Paso 2: Crear un diseño de

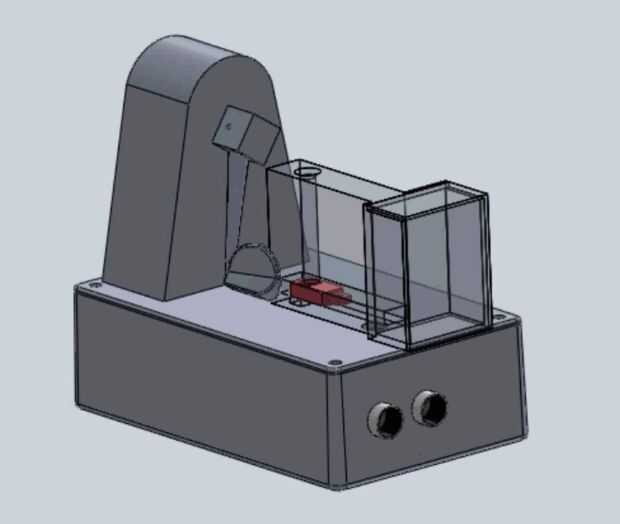

Ahora que ya sabes lo que quieres hacer te pueden comenzar a diseñar.
Opté por usar Solidworks ya que estoy más familiarizado con él.
Ya que tuvimos que utilizar el cuadro de proyecto, nuestro profesor nos proporcionó los archivos de la caja que puede abrirse en Solidworks.
Entonces encontré un diseño 3d de un club de golf en el sitio web Grabcad.com
He editado esta parte de club de golf en Solidworks para poder aplicar a un eje horizontal de manera que podía girar alrededor del eje horizontal como usted normalmente hacer pivotar un palo de golf.
Tuve que diseñar una "vivienda" para sostener el eje del club de golf y ser hueco por dentro para sujetar la goma que da tensión al club de golf.
Entonces diseñé el dispensador de la bola. Había hecho un mecanismo similar antes de este proyecto así que esto era la parte fácil para mí.
Luego, tuve que decidir donde todas las piezas iban a ir en la parte superior de la caja del proyecto.
Necesita para hacer el corte outs en la parte superior que puede atravesar la goma así como el eje del dispensador de la bola.
Mis archivos de pieza de Solid works se adjuntan a continuación.
