Paso 1: El circuito del Sensor
En caso de que no es tan obvio como lo espero, imaginar el circuito como esto. Un tambor base cabeza doble, uno con un balón de fútbol dentro del cuadro. Imagino que ambas cabezas del tambor son de metal, que están conectados eléctricamente entre sí y a la batería positivo conducen. El balón también es metálico. No sólo eso, sino que los lados del tambor son barras de metal como una celda de la cárcel circular. Esos bares flotantes con sólo un boquete pequeño entre las cabezas de tambor como metal techo y piso. De esa jaula, las extrañas barras metálicas numeradas están conectadas eléctricamente entre sí y también a tierra a través de una resistencia de 10M. Además numeradas incluso barras, pero por separado de las probabilidades y a través de su propia resistencia de 10 M separado. El balón de fútbol metal, de lo contrario es libre de moverse dentro de esta jaula, naturalmente querrá venir a descansar en algún lugar. De esta manera, hará que un tri-punto de contacto entre cualquier dos barras y la placa son los más bajos.
En esa posición la bola de metal corto dos adyacentes bares a un tambor u otro. Punta en cualquier otra dirección y uno de esos contactos de triple punto se rompe, al menos momentáneamente. En el balanceo sobre una barra la bola debe perder el contacto con el otro. Respecto del bar se pierden ahora, positivo, ahora tiene ningún camino al positivo pero solo su camino de tierra a través del resistor. La señal cae de alto a bajo. Esa misma bola, en el balanceo del contacto con cualquier cabeza del tambor permite adyacentes tanto barras de caída a la baja. Además si la bola rebota, sin embargo como mínimo.
La sensibilidad es por lo tanto depende de la facilidad del cojinete se jounce de reclinación sobre cualquier par determinado de barras se conectan a una de las cabezas del tambor en otros lugares de descanso. Un cojinete pequeño descanso profundamente entre las barras más extensamente espaciados, por supuesto, será menos sensible a ser perturbado de un rodamiento mucho más grande descansando encima de barras más estrechamente espaciadas. Independientemente de consideraciones de espacio, sin embargo, ningún jouncing además desencadena este dispositivo.
Así que, básicamente, resulta para ser más de un -no-mueva el interruptor que cualquier otra cosa. Siendo algo asimétricas en respuesta una aplicación crítica puede requerir más de una tal interruptor de inclinación. Puede requerir dos o incluso tres para instalarse en ángulos rectos a uno otro con sus salidas y le juntos. Para mi propio fin probablemente iré con uno.

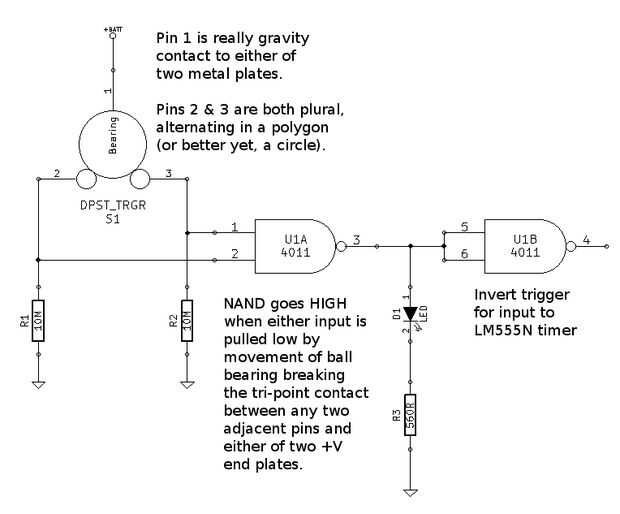

Por lo tanto en mi diagrama, todo he mostrado es el rodamiento (simbólicamente conectado a la batería de posición) en reposo sobre un único par de barras. Como que elaboró en KiCad, algún tipo de símbolo fue requerido (que tuve que crear) y esto fue lo que hizo sentido para mí.
Así que el camino a las altas es a través del cojinete. Caminos de tierra son por resistencia. En el medio tenemos una puerta NAND. Con el rodamiento en reposo ambas entradas NAND son altos. Son 1 y 1, que en una puerta del NAND se obtiene un 0. Para todas las otras condiciones (1 y 0, 0 y 1, 0 y 0) de la NAND la puerta te da un 1. Y esto se enciende el LED se muestra.
Eso es no donde a mi me ponen mi propio LED sin embargo. ¿Por qué no? Porque quería saber qué tan sensible mi circuito. Así que en mi prototipo dejé fuera el LED se muestra a favor de uno conducido por un temporizador 555 en modo monoestable. Está bien que lo hice porque resulta que el circuito es muy sensible de hecho.
¿Sensible? El prototipo se convirtió hacia fuera tan extremadamente sensible que apenas un toque fue lo suficientemente a menudo. Un toque tan breve no habría encendido el LED brillantes bastante o lo suficiente para que me aviso que muy probablemente habría perdido lo. Pero el 555 temporizador alarga cada uno de unos 30 segundos. Tan de largo una extensión fue deliberada como una parte de mi diseño más grande circuitos aguas abajo sea en modo de reposo para ahorrar energía. Debido a esto el LED se quedó en casi todo el tiempo como no era capaz de sostener el circuito todavía bastante para él siempre una vez para colocar. Y como resultado al principio pensé que estaba mal mi circuito. Pero no había nada malo con el circuito. El sensor de la bola y la jaula, sin embargo, tenía algunos defectos de diseño y construcción apresurada. Estos dos te explicaré para que usted puede evitarlos.
De todos modos, en el esquema, eso 2 º puerta del NAND es para entrada al temporizador 555, que tiene una baja para su activación. Con ambos sus entradas en corto, una puerta del NAND se convierte en una puerta no, invertir la salida del circuito de disparador.
