Paso 4: Preparación para coleccionables - parte 2
Si eres como yo y han utilizado cualquier CAD dibujo/modelado programas entonces podría pensar coleccionables es un poco básico. Así que este paso sólo se explica cómo importar una imagen en SolidWorks, tamaño adecuado y luego exportar el dibujo en algo que coleccionables reconoce.

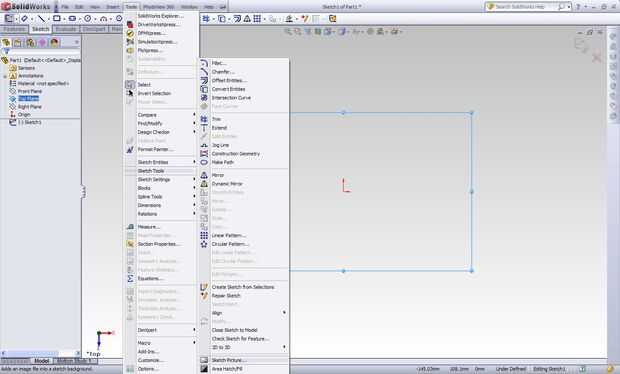

Así que vamos primero a abrir un archivo nuevo en SolidWorks. Luego pasar por debajo de las opciones y asegúrese de que usted tiene el tipo de unidades que desea utilizar (pulgadas o mm). Ahora crear un boceto en uno de los tres planos principales (es decir, frente, arriba, derecha). Ahora para insertar una imagen en SolidWorks, vaya a herramientas > herramientas de dibujo > dibujo imagen... buscar la imagen de su dibujo, a continuación, haga clic en abrir. Una vez que se carga la imagen, haga clic en la casilla y entonces usted está listo para comenzar a determinar su factor de escala.

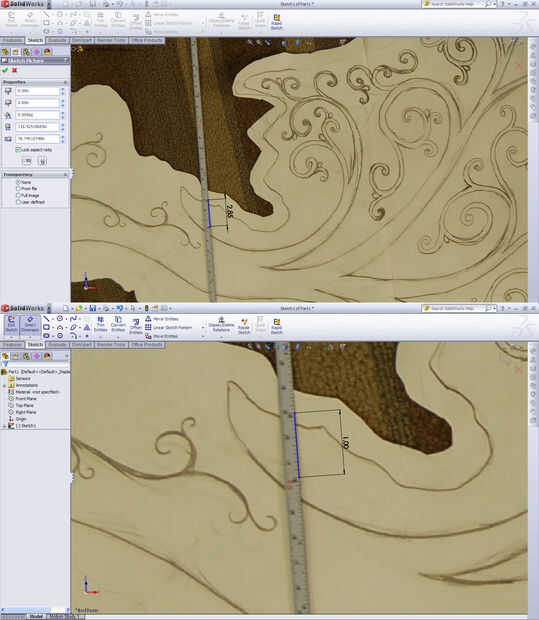

Para encontrar este factor de escala primero debes dibujar una línea sobre lo que coloca en la imagen para obtener una referencia. En la mayoría de los casos, el elemento utilizado para su referencia no ser recto hacia arriba y hacia abajo, así que cuando vayas a dimensión inteligente, asegúrese de mover el ratón hasta llegar a la dimensión perpendicular (ejemplo en las fotos, hice mi línea de la marca de una pulgada). Ya que he utilizado una cinta métrica era simple; sea cual sea la dimensión inteligente llegó a ser, 1 dividido por la medida de dimensión inteligente le da el factor de escala. Si utilizas algo más su simple:
(La longitud real del objeto) / (medida de dimensión inteligente) = Factor de escala
Ahora que tienes eso, haga doble clic en la imagen. Debería ver una longitud vertical y horizontal de la imagen real (estos deben ser automáticamente vinculados). A escala, todo lo que necesitas hacer es multiplicar el factor de escala por una de estas longitudes y escribir este resultado en la casilla correspondiente. (ejemplo en la imagen de abajo)

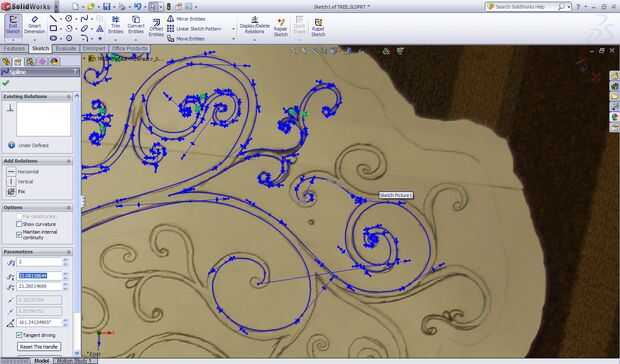

Después de haber escalado la imagen, es hora de empezar a remontar. Si vas a tener un montón de curvas de la espirales, te recomiendo jugar con la herramienta spline. Recuerde que todas las formas tienen que cerrarse (lo que significa sin espacios puede dejar medio punto final de las líneas). Recuerde que trazar los círculos que usted pone en su dibujo.
Una vez que termines trazando el plano entero, puede ir a sacar el dibujo. Ahora cuando llegué a este paso yo sabía que quería con múltiples capas de corte en mi pieza por lo que sacó mi capa principal en una capa de espesor y lo llamé a los nuevos brotes de crecimiento en el extremo de cada rama de otro espesor. Haciendo varios espesores que creas más fino detalle que puede ser en la talla final.

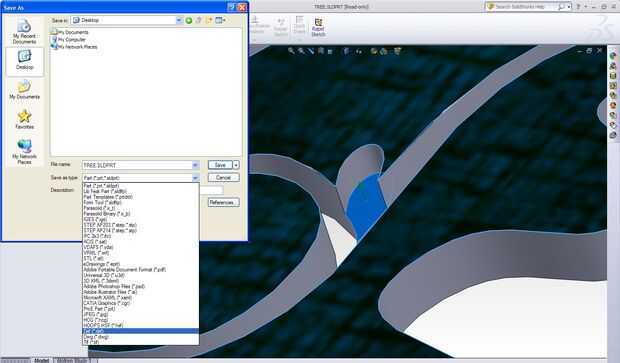

Ahora que han terminado todas las protuberancias, haga clic en todas las superficies (por cambio de tenencia o control) que le gustaría traer a coleccionables (sólo hace clic en la superficie superior). Para exportar estos datos ir archivo guardar como, luego ir al menú desplegable Seleccionar formato de DXF.
