Paso 8: El pabellón

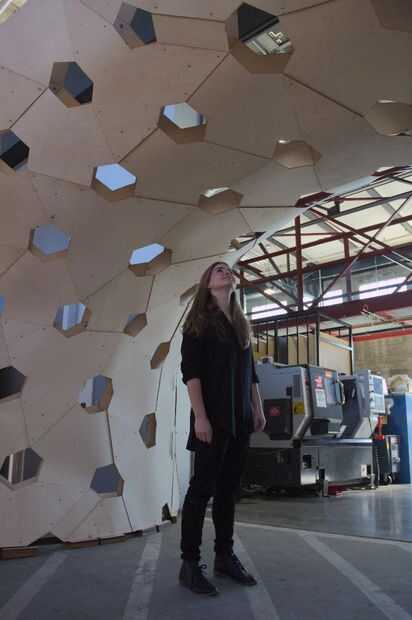

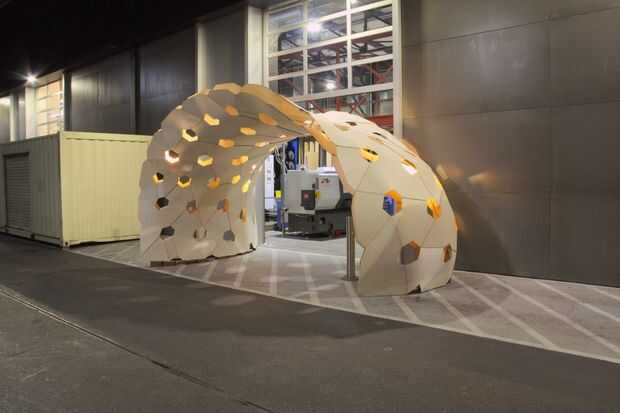

El pabellón de medidas 5,0 x 2,8 m (16,4 pies x 9,2 pies) y 3,0 m (10,0 pies) de altura en su punto más alto. Toda la estructura fue completamente lasercut de cincuenta de 1,2 x 1,2 m hojas (4 pies x 4 pies) de madera contrachapada de abedul de 3 mm (1/8 pulg) y pesa sólo 160 kg (360 libras). Tiempo de producción se redujo a diez horas de lasercutting para los paneles y tres horas de corte de los espaciadores chopsaw + una hora de datos grabado durante un tiempo de fabricación total de 14 horas. Para cada sección del pabellón que tomaron un día y tres personas para construir, así tres días + un día de montaje in situ = cuatro días para la Asamblea.

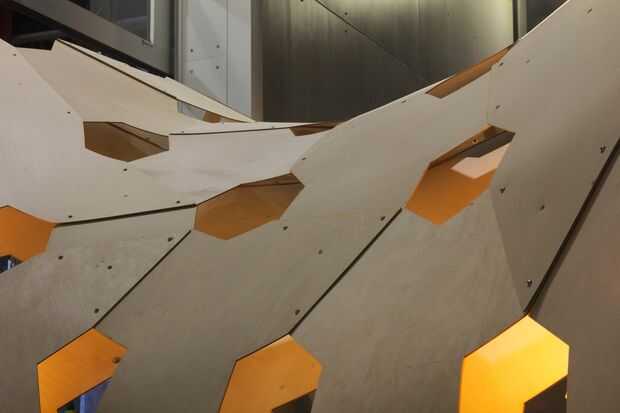

La transición lisa entre curvatura Gaussian positiva y negativa del pabellón muestra el potencial de este sistema perfectamente adaptar a geometrías complejas. Analizando cuidadosamente la forma inicial en las primeras etapas de diseño, el pabellón podría construirse con éxito aprovechando las propiedades de deformación del material y conservan suficiente capacidad estructural a la carga con seguridad la estructura. El peso total y la velocidad de ejecución claramente muestran la versatilidad y potencial para la construcción ligera de este sistema, abriendo nuevas posibilidades para las instalaciones de gran escala.
