Diseño portátil (1 / 12 paso)

Paso 1: La interfaz

Tres cosas hacen diseño portátil conveniente.

1) puerto USB está diseñado para proporcionar 5volts en hasta 500 mA.
2) sonido de grabación en PC se está convirtiendo en algo común.
3) mucho del software libre está disponible en línea.

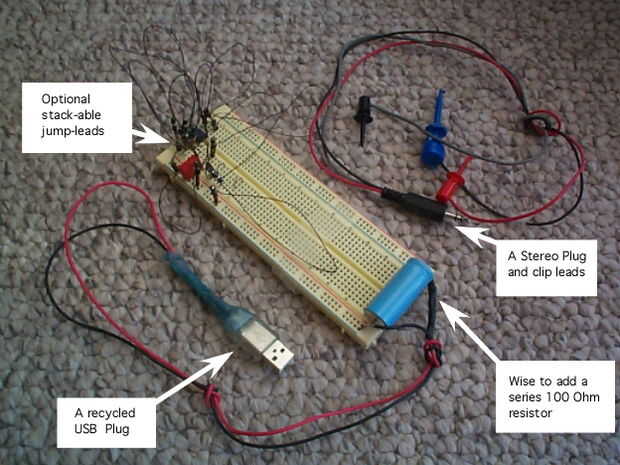

Estos tres elementos junto con un pequeño desarrollo de interfaz pueden convertir un portátil en un entorno de laboratorio de audio-tablero de pan. Fuera de la placa, a continuación se muestra la interfaz completa necesitada.

El MacBook ofrece un puerto de audio estéreo de entrada de línea además de su micrófono interno. Parece que este puerto puede manejar solamente las señales de los niveles de audio estándar.

Dispositivos USB tienden a convertirse en un derecho de circuito abierto en la interfaz del conector. Los cables en este enchufe USB fueron conectados con el código de color correcto. El cable de 5V era rojo y el suelo negro. Al parecer una carga de 100mA es una carga de la unidad de USB. Un resistor de 100 Ohm serie fue agregado a la línea de 5V por razones de seguridad.

>
