Diseño digital: Automático Simple cuenta contador utilizando Velostat presostato (2 / 6 paso)

Paso 2: Prueba con Arduino (opcional)

Cuando el sensor de presión se construye con éxito, conecte el sensor de presión a la su Junta. Para alambre de forma segura, utilice pinzas. Tome un extremo de la pinza y clip a uno de la lámina o la fibra conductora. Enganche el otro extremo a un alambre que conecta a la tarjeta del pan. Con otra pinza, pinza un extremo hacia el otro lado de la lámina o la fibra. El otro extremo también debe clip a un cable que conecta al pan Junta.

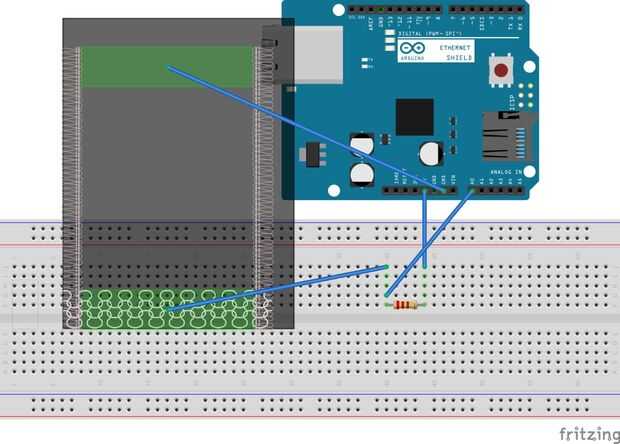

Conecte el Sensor de presión, siguiendo el esquema anterior. El cableado es el siguiente.

  • 5V en un lado de la resistencia
  • TIERRA a un lado de la almohadilla de presión
  • Al otro lado de la resistencia al otro lado del sensor de presión
  • El lado del sensor de presión de la resistencia también tiene un cable va al pin A0 de Sensor

El programa del sensor está vinculado. Cargar el programa en el Arduino y abra el serial monitor para ver si funciona el sensor de presión.
