Diseño de vectores para CNC y fabricación Digital (1 / 8 paso)

Paso 1: Geometría de la pieza del lugar en una capa independiente

Separar los vectores parte u objeto de adorno o trama de información. Se debe crear una capa donde han aislado la geometría que define su objeto o parte.

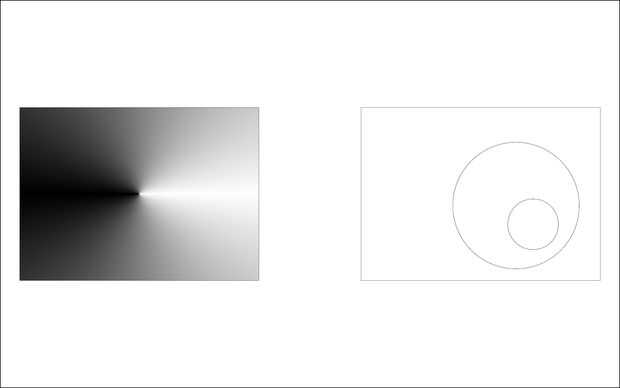

Las dos colecciones anteriores tienen los vectores de la misma, pero los datos de relleno a la izquierda esconde la geometría subyacente. La misma pauta es aplicable a vectores que son sólo para efectos visuales.

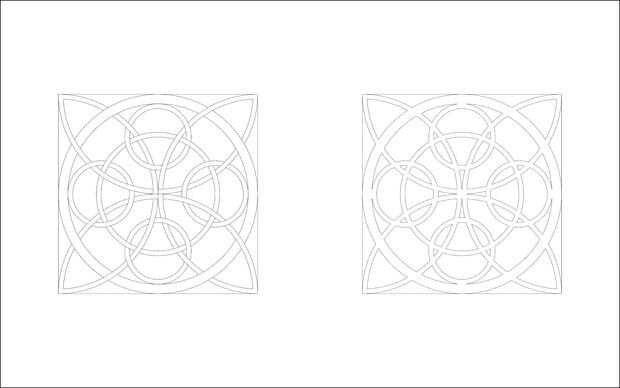

El diseño de la izquierda tiene vectores adicionales para ayudar a crear
la ilusión de un nudo entrelazado. Para la geometría de la CNC que queremos aislar los vectores que describen nuestra parte.
