Diseño de un modelo Revistero de AR-15 para imprimir 3d funcional (3 / 12 paso)

Paso 3: en el trabajo de diseño actual

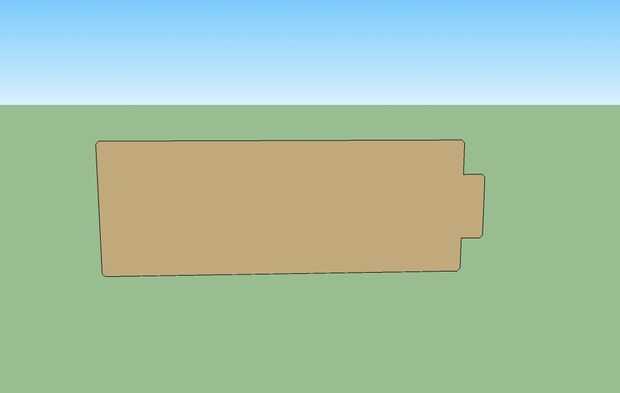

Necesitará una forma básica para el compartimiento de la parte superior, aquí es lo que tengo, esto es básicamente el esquema de la revista así. Esto variará, dependiendo de qué revista está haciendo (también no dar las dimensiones, los que son para que la persona a determinar). Usted también tendrá que determinar el interior cortado de la revista (siendo 3d impreso, usted no quiere hacer un bloque sólido). Dibujó hacia fuera, con la herramienta "Línea" (la herramienta más básica, junto con el "borrador"), y también chaflanado las esquinas exteriores, desde un revista bien, es algo redondeado en sus esquinas.

Una vez, usted haya determinado en el interior, quitar esa parte.

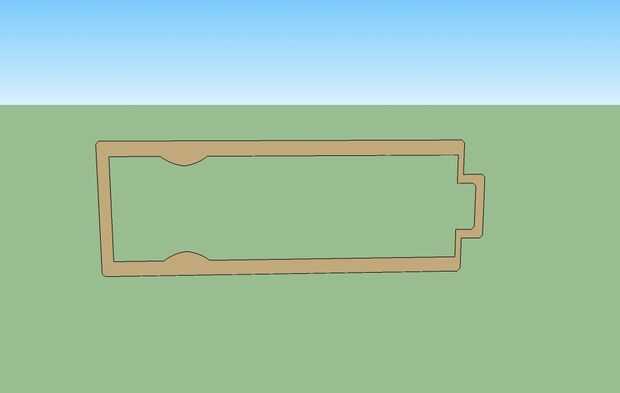

Echemos un vistazo a lo que hace que la forma interior. He espesado las paredes en comparación con un compartimiento de acero estampado, ya que es de material menos durable. Si nos fijamos en una revista de acero estampado, te darás cuenta de los guiones, estas ayudan a mantener las rondas dentro de firmemente, por lo que no son móviles alrededor causando atascos. Cuidar mis paredes más gruesas de los guiones más pequeños, pero los dos bombeos la izquierda ir más lejos, puesto que un 5.56x45 redondo tiene un caso más grueso que la bala real. Estas protuberancias ayudan en la alimentación. Puede achaflanar el extremo delantero para cortar otros materiales y posiblemente eliminar la necesidad de estas protuberancias, pero no lo hice aquí, el proceso sería similar.
