Diseño de un cono de nariz del cohete (con Software) (2 / 7 paso)

Paso 2: Parabólico y cónicas

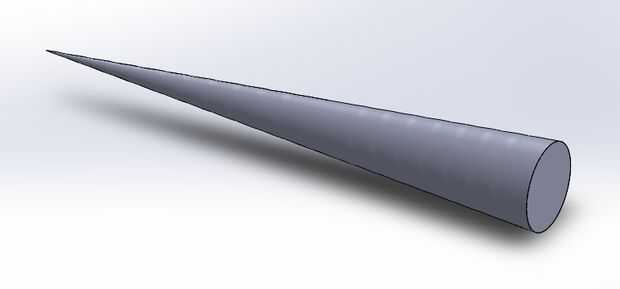

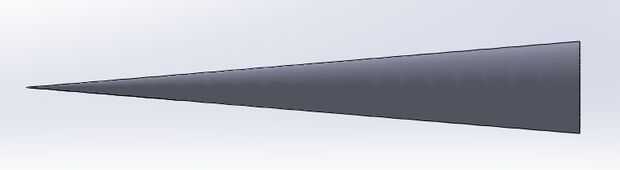

Cónico:

Una forma muy común de la nariz es una cónica. En los primeros cohetes que tengo la oportunidad de participar que tenemos esta forma porque es el más fácil de fabricar. Basta hacer un cono de papel y rellenar con resina epóxica o hacer una línea recta en el torno y ya está, tienes tu primera ojiva de cohete.

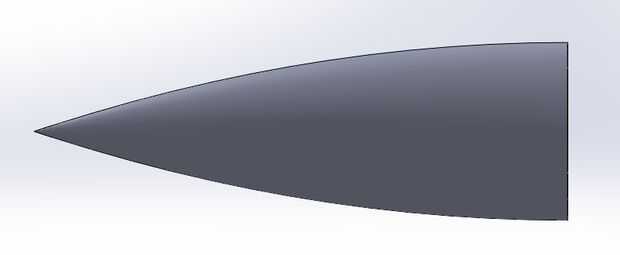

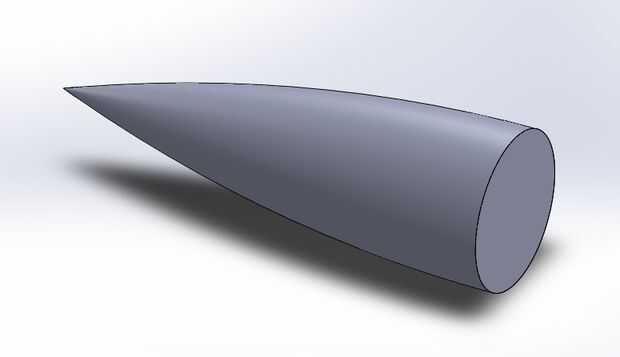

Parabólico:

Cuando usted aquí nariz parabólico crees que la nariz parabólica de una nariz embotada como una parábola, pero en real es sólo una parte de una parábola que gira en un eje, así que ha una nariz curva que termina en una punta afilada. Hay varios tipos de parábolas de f, las más comunes son la parábola completa, la parábola de 1/2 y la parábola de 3/4.

MATLAB:

Sé que descarga de archivos a veces es molesto, por lo que I´m va a pegar aquí el matlab para generar las cónicas y los conos de nariz parabólicos.

%***************************************************%

Borrar todo
cerrar todos

CLC

%*********************data*************************%

nose_long = 12;

rocket_wide = 4; % del diámetro

x_resolution =. 1;

k = 0;

C = 1;

% *** Cono de parabólicas y Para *** %

r=(2*x-K*(x)^2)/(2-K) fórmula %

%C = 0; % para cono

%C = 1; % de nariz parabólico

%C=.75; % de nariz parabólico de 3/4

%C=.50; % de nariz parabólica 1/2

para I = 0:x_resolution:nose_long

k = k + 1;

x = I / nose_long;

r(k)=((2*x)-(C*(x)^2))/(2-C);

r(k)=r(k)*(rocket_wide/2);

final

%***********************************%

Plot(r)
