Diseño 3D de un Iris mecánico (3 / 9 paso)

Paso 3: Configuración de Solid Works

sé lo que estás diciendo.  Esto se supone que es un 3D instructable.  bien bien, aquí vamos.  Mi arma preferida es trabajos sólidos, y es el sabor de 2007.  Cada programa es un poco diferente, así que no voy a aburrir con detalles.  Centraremos en el método principal de 3D Ing algo.

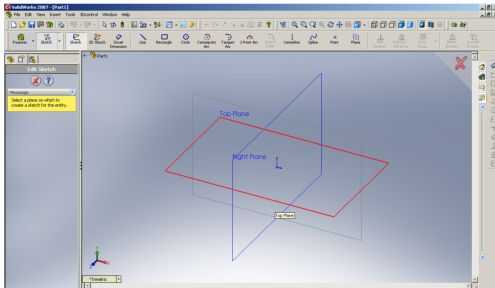

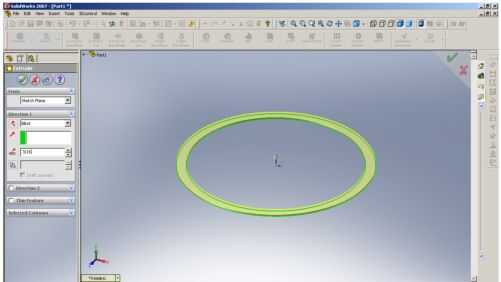

Abra trabajos sólidos y una parte.  Inmediatamente guardarlo.  Ahora toma el componente más simple de la Asamblea y llamar muy básicamente. En trabajos sólidos puede hace un bosquejo, recoger un plano y dibuja.  Después de usted lo saca.  Esto toma de 2D a 3D.

Decidí usar el anillo externo como mi pedazo de plantilla.

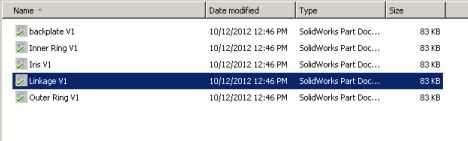

Una vez que tenga su pieza plantilla, puede cerrar el programa de 3D y copia y pega el archivo sin embargo muchas veces lo necesite.  Mi Asamblea para el Iris tiene 5 piezas distintas:
Copia de seguridad
Anillo externo
Anillo interior
Iris
Vinculación

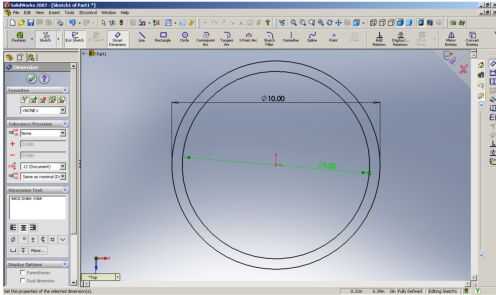

Recuerde que más programas de 3D son paramétricos.  Eso significa que puede dibujar con cualquier dimensión, y luego haga clic en "dimensión inteligente" y darle el tamaño que necesita.
