Diseñar un huevo caer contenedor usando Autodesk 123D (2 / 3 paso)

Paso 2: Modelo del contenedor de gota de huevo

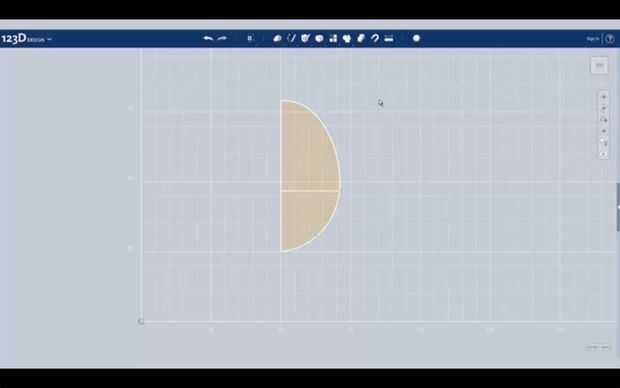

Medir el huevo que va a utilizar. Utilice la herramienta polilínea para dibujar una línea la altura del huevo. Utilice la herramienta polilínea otra vez para trazar una línea el radio del huevo. Con la herramienta Spline, dibujar el resto del perfil huevo, ajuste según sea necesario mediante el movimiento de sus anclajes.

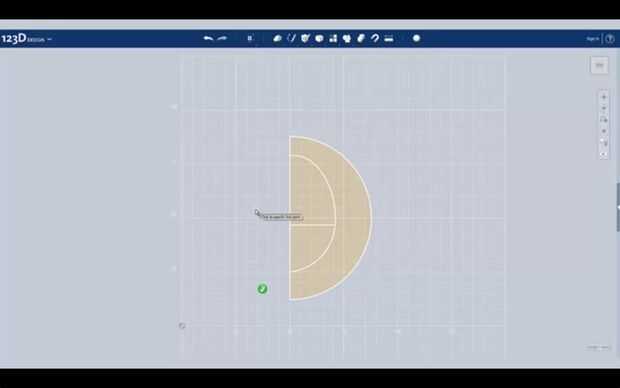

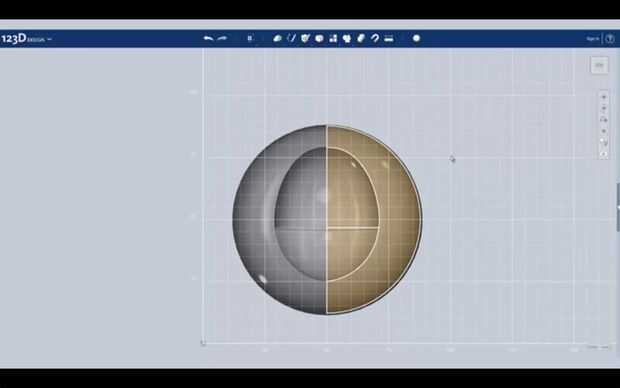

Utilice la herramienta de arco de 3 puntos para crear el perfil del huevo-que lleva el envase interno. Cierran el perfil mediante la herramienta polilínea. Seleccione la sección exterior de la esfera. Utilice la herramienta de revolución a girar la sección transversal de la esfera exterior. Si usted quiere ser capaz de ver a través de la esfera, cambiar el material a algo claro.

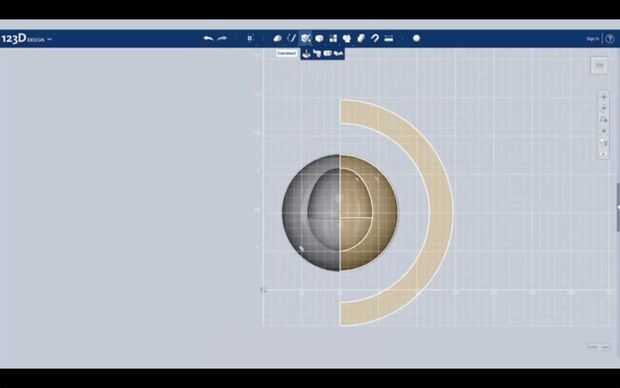

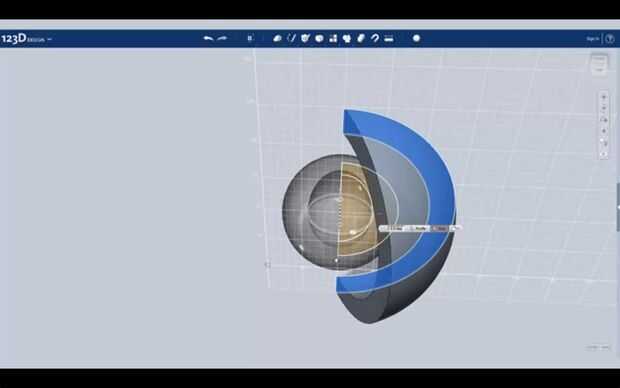

Utilice la herramienta de arco de 3 puntos para crear el perfil del envase exterior lleva huevo. Esencialmente se hacen dos arcos más grandes y, a continuación, cerrar el perfil con la herramienta polilínea. Utilice la herramienta de revolución a girar el perfil del envase externo.

Por último, guarde el trabajo y exportar como una. Archivo STL.

Para un tutorial en vídeo paso a paso en este escenario, vea:

(Nota: Si usted dominado que primer contenedor y quiere probar algo más avanzado, siempre puedes diseñar tu propio. Ser creativo, probar variantes y mejorar en los diseños anteriores. Otro ejemplo paso a paso de un contenedor de gota de huevo más avanzado está por debajo)
