Disco duro externo NES cartucho (5 / 7 paso)

Paso 5: LED opcional personalización

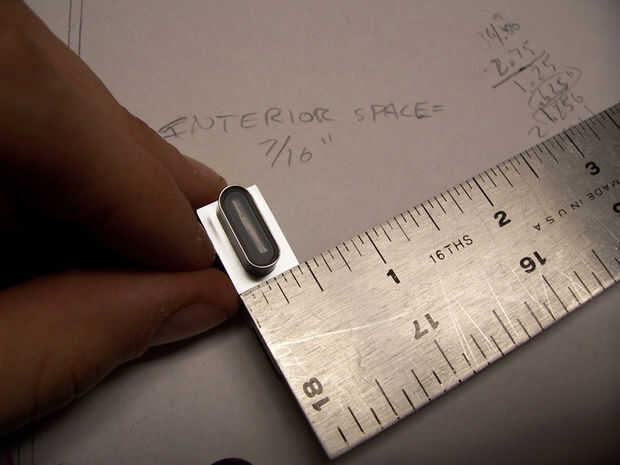

me di cuenta de que el LED/botón cosita era demasiado grueso para caber en el cartucho. PODRÍA haber sólo hice encajan de alguna manera (en este caso que podría eliminar el botón de la mini placa de circuito y sólo dejó que la Junta sentarse dentro de la cesta) pero me decidí a hacer un efecto que brilla intensamente personalizado.

Bueno, no resultan ser particularmente impresionante en lo que parece brillaba desde el interior (aunque tal vez yo podría han utilizado más LEDs) pero recibo semáforos personalizados para encajar con el tema NES.

Si no quiere entrar en alambres de corte y soldadura, continúe al siguiente paso. De lo contrario, siga leyendo.

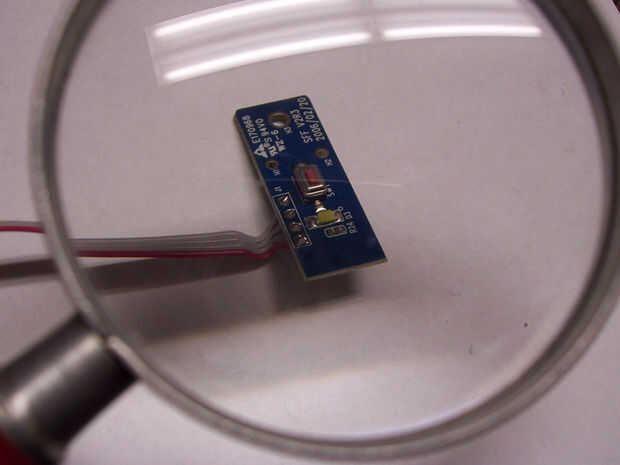

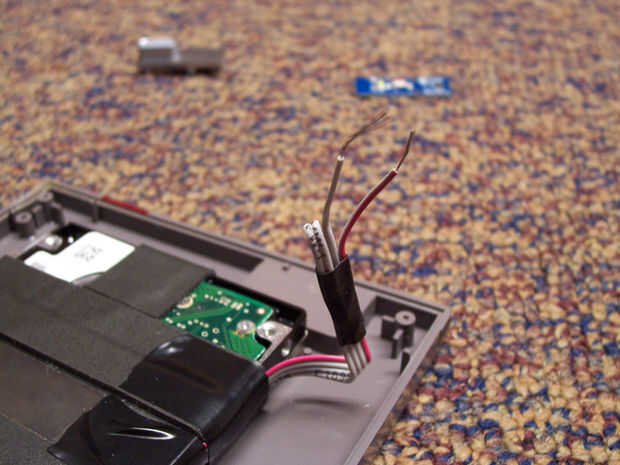

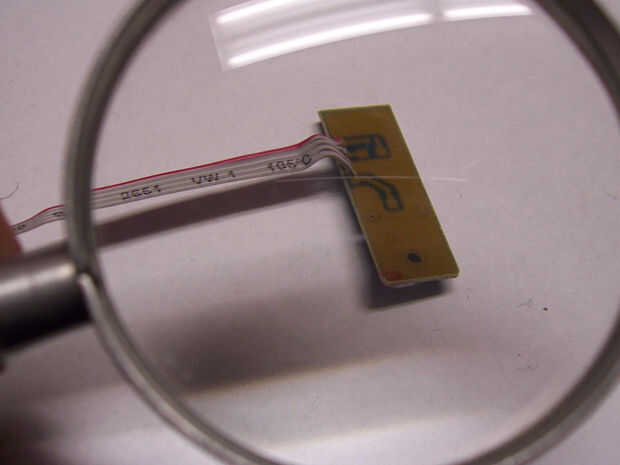

Me di cuenta de que los cables fueron a la pequeña de la Junta y los que fueron al botón. Nunca uso el botón, así que decidí lo nix y centrarse en los LEDs. Obviamente, el cable rojo llevaba la corriente positiva, y junto a ella fue la tierra para el LED, por lo que fue los que separada del resto.

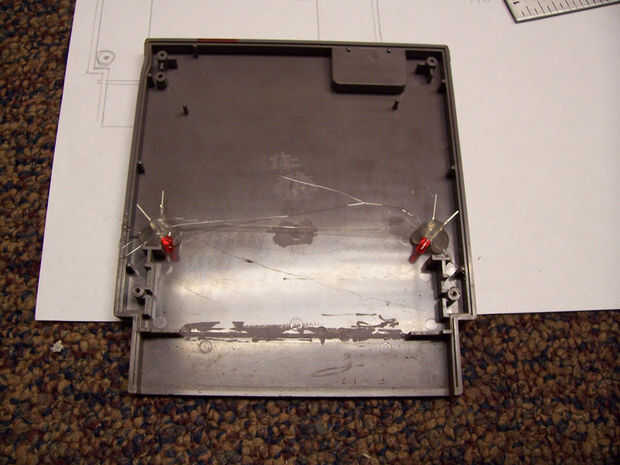

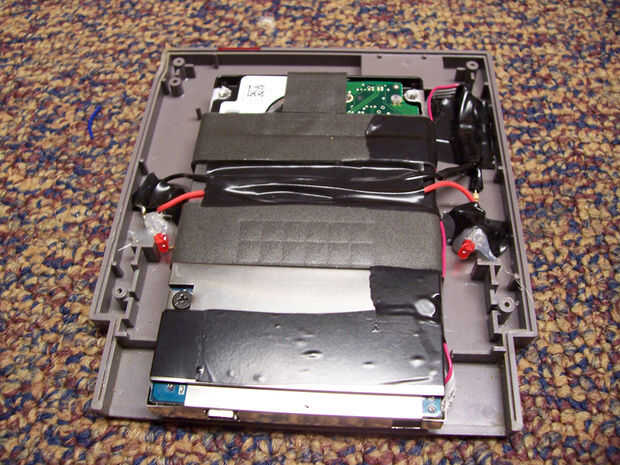

Caliente-pegué mi dos LEDs en, pero llevó más adelante cuando no dan el efecto adecuado.

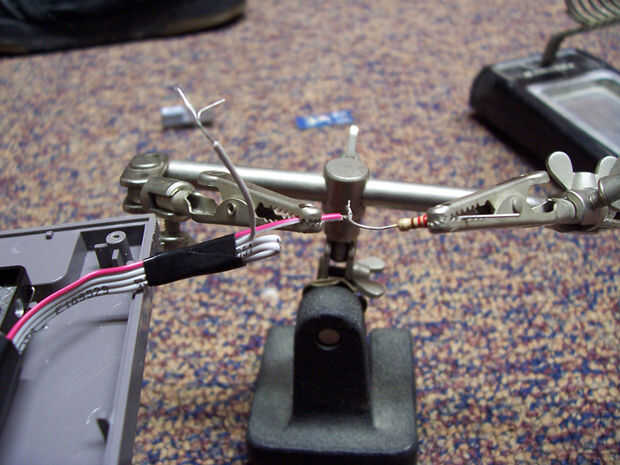

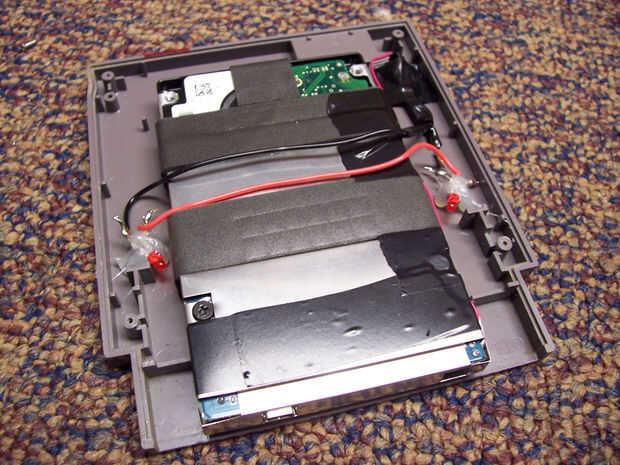

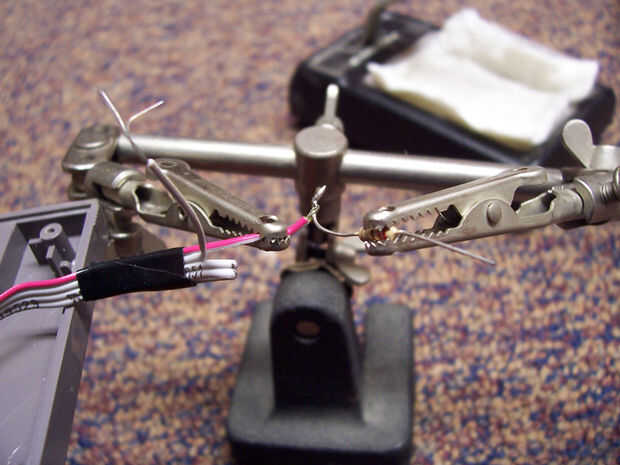

Las fotos son bastante autoexplicativas, pero básicamente yo soldado 1. cable rojo a resistencia, 2. resistencia a la pata positiva del LED, 3. pata negativa del LED al cable de conexión, 4. alambre a la pata positiva del segundo LED, 5. etapa negativa de segundo LED al otro cable y 6. otro cable al cable de tierra.

Recuerde cuando se suelda, no derrita la soldadura directamente con la plancha, ya dará como resultado una soldadura fría. Desea que la soldadura derrita en los cables, así que calientan los cables hasta ver un poco de humo, luego tocar la soldadura para los cables y fluirá en ellos.
