Dinamo sin contacto encendido luces de seguridad de bicicleta (3 / 7 paso)

Paso 3: Pruebas y circuito de la bobina

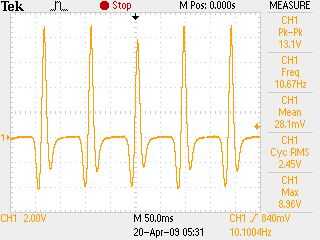

En el ámbito de aplicación puede tener una idea de lo que está generando con su bobina. Si eres capaz de guardar la forma de onda, puede importar en un simulador de circuitos y tratar de modelar su proyecto.

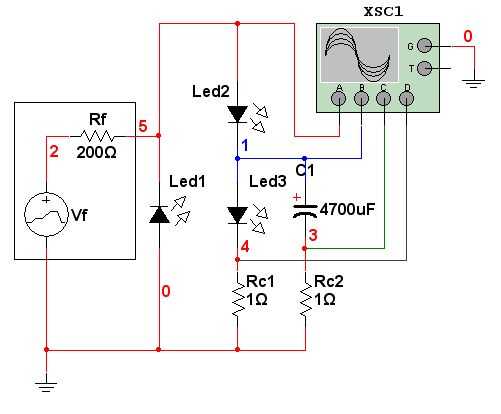

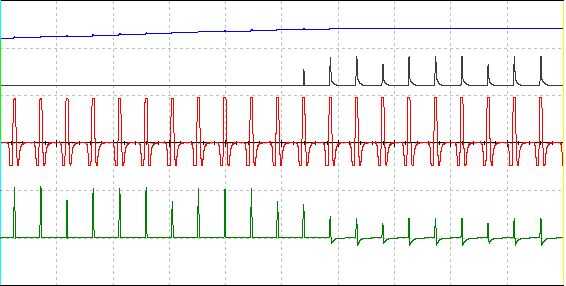

Lamentablemente no he podido conseguir Led3 para tener una conducción continua en simulaciones, aunque sucedió siempre en el circuito real. Tal vez es porque no he usado ningún inductores en mi modelo de bobina.

Observe que el circuito no es simétrico debido a la forma de onda de tensión generada de la bobina que la energía se concentró en los valores positivos. Esto es todo depende de la construcción del imán y del circuito magnético utilizado alrededor de la bobina.
