Dinamo de bici DIY inducción magnética sin contacto (5 / 7 paso)

Paso 5:

Decido probar algo similar a la que sería el resultado final.

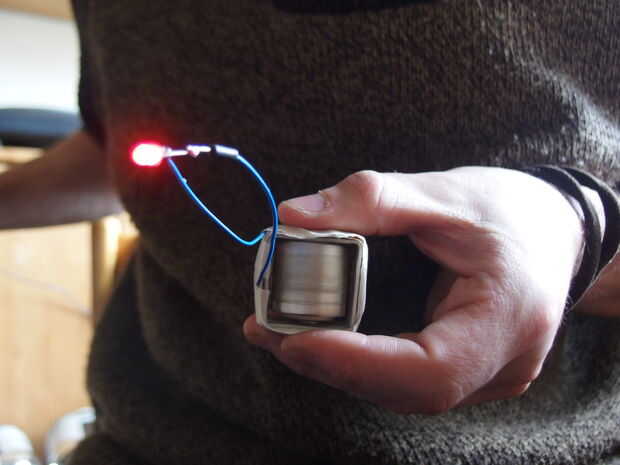

Tomé el interior de un pequeño rollo de scotch, el clásico para la oficina, y he trabajado con pistola de calor y corte para obtener un anillo cuadrado. En su interior, me he alojado el rotor magnético, y procedí con el arrollamiento de alambre de cobre. Sobre 400 bobinas, el hilo es siempre 0,1 mm.

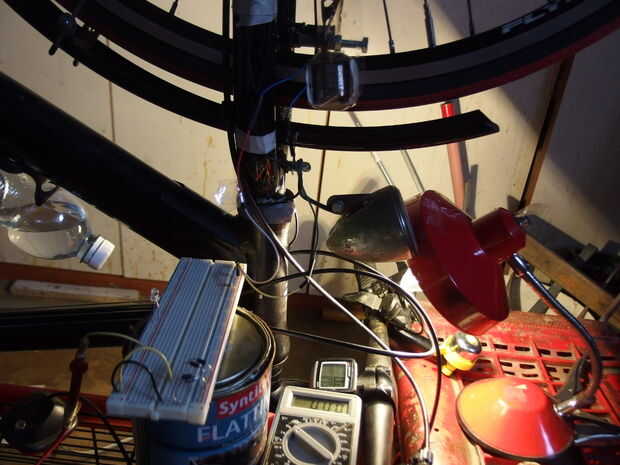

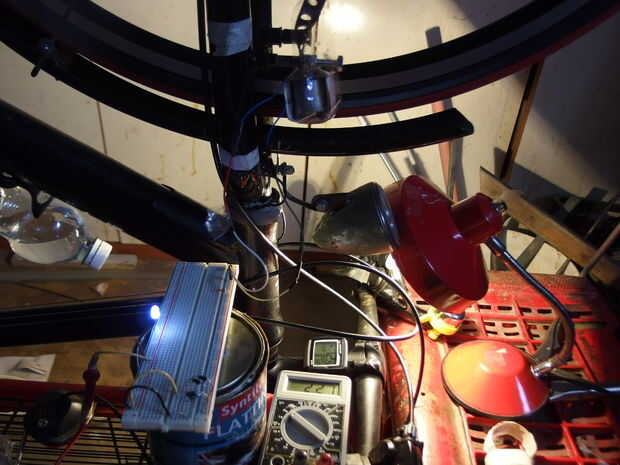

Después de la fijación en la horquilla, hice las mediciones que se pueden ver en el video. El probador fue conectado después del puente de diodo. Aquí están los resultados:

-Sin el condensador:
2, 8V a 25kph
2, 6V a 20kph
2.4V a 15kph
2.0V a 10kph

-Con un condensador de 470uF:
3.1 a 22kph
2.9 a 15kph
2.2 a 10kph

Objetivos para las siguientes pruebas:
Obtener voltajes más altos
-Utilizando un rotor magnético probablemente más a menudo y con mayor poder magnético puede obtener un buen incremento. Por ahora creo que mantendré este rotor, ya que no tengo ningún otros imanes (estas me han dado lejos).
-Entiendo lo que va a cambiar en la bobina para obtener un aumento en el voltaje. Si alguien tiene sugerencias acerca de estaría muy agradecido!
-Otro método sería utilizar a un ladrón de joule, acabo de enterar y me imagino influre positivamente.

mayor estabilidad a baja velocidad:
-Estoy esperando un ultracondensadores de 1 faradio ver si puede componer para tensión cuando la rueda gira lentamente...

Colaboración y consejos son bienvenidos!
Saludos
