Paso 2: Construcción de Rotor
![]()
![]()
![]()

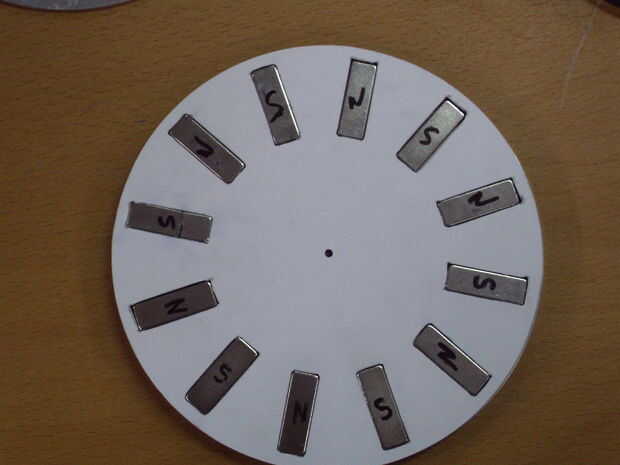

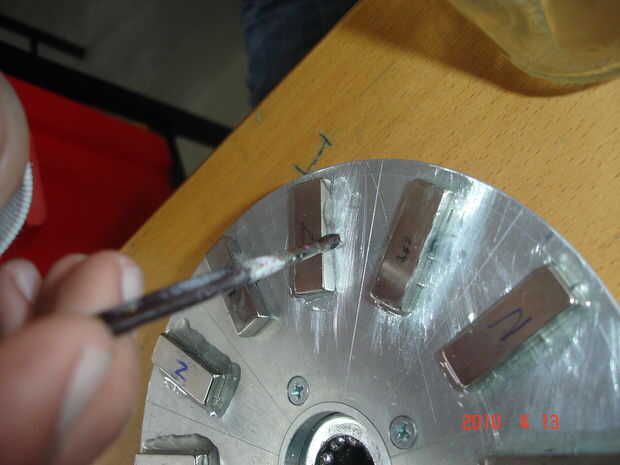

El imán estaban pegados con epoxi en los discos de aluminio, al lado del estator. Una vez más para una correcta colocación hemos construido un molde de poliéster, mediante la técnica de algunos nos que hemos utilizado con el estator. Para una perfecta fijación de los imanes, después de retirar el molde nos dio más epoxy en el contorno de los imanes como se muestra en la imagen. Como puede ver, en el agujero del centro, hay un par de esferas listos para adjuntar la axys. Pero sería mejor utilizar rodamientos. Ver el siguiente paso.
Lista de piezas:
bloque de neodimio 2 x 12 imanes Q-30-10-05-N42
disco de aluminio de diámetro 18 cm para el soporte de los imanes
Los imanes de discos de aluminio de epoxy pegamento instantáneo

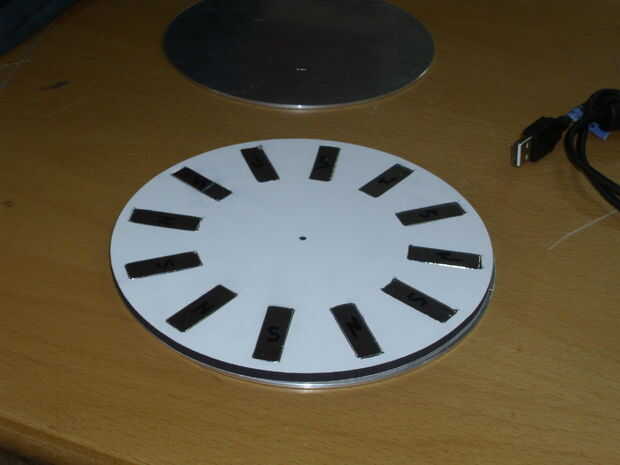

disco de poliéster molde de diámetro de 18 cm para una posición correcta del imán (hecha en CNC de corte)
