Si desea escanear o digitalizar un modelo en un programa de cnc, se requiere una sonda de digitalizador... Lamentablemente son caros, o difíciles de
Hazte...
un montón de ejemplos utiliza rodamientos de bolas, 3 contactos, para fuerza lateral, un resorte...
Aquí es una solución no encontré... fácil...,
buscando una solución barata (DIY) no pude evitar pensar en un dispositivo muy sensible, la aguja de una tornamesa...
o algo equivalente...
la solución...

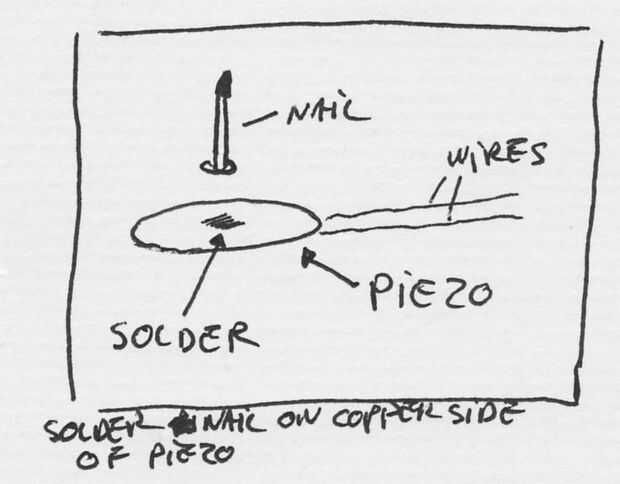

un clavo soldado en un zumbador piezoeléctrico,
con un microprocesador como un convertidor,
con umbral de adjusable...
Mientras que se puede hacer más barato, creo que es la forma más fácil...
se tarda unos 10 minutos para hacer uno... y es muy sensible, adjusable, fácil de usar, o a medida, a sus propias necesidades
lo que usted necesita
1 zumbador piezoeléctrico pequeño

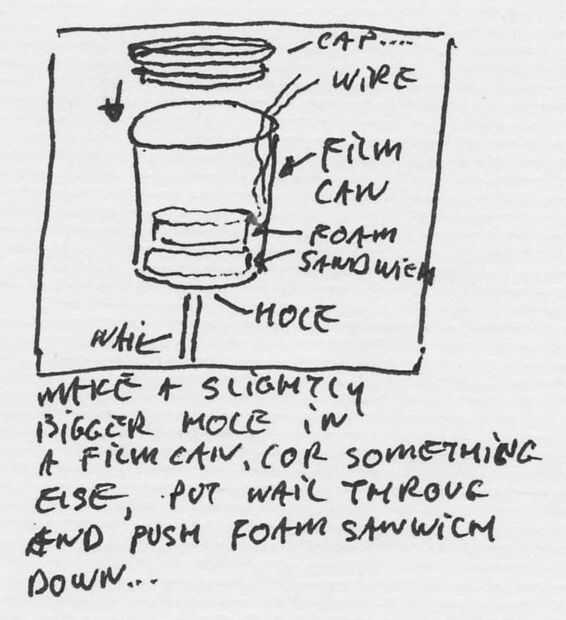

1 la película puede
1 clavo,

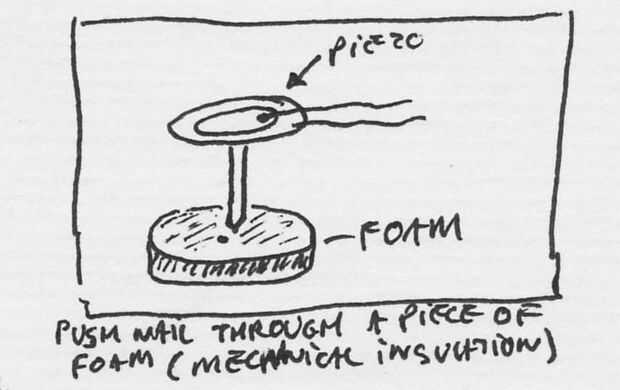

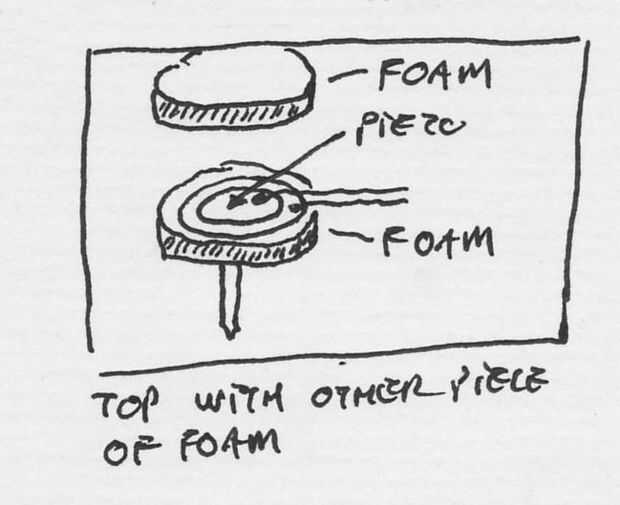

espuma (alfombrilla de ratón o algo más suave) para el aislamiento de la vibración mecánica)
pequeño alambre
un arduino, u otro micro procesador
(o uso electrónica, como un op-amp etc.)
Si utiliza un arduino, descargar el programa golpe de arduino...
Ver piezo como sensor de
el led debe encenderse, cuando solo rascarse las uñas...
luego conecte la tierra y un puerto de salida (saay 13) a su entrada (puerto paralelo) como un digitalizador...
el resto depende de usted... digitalizador está conectado al interruptor de límite del eje z, pero hay muchos programas y máquinas de cnc para contar lo que paso a continuación es tomar...
Aquí está en su primera prueba

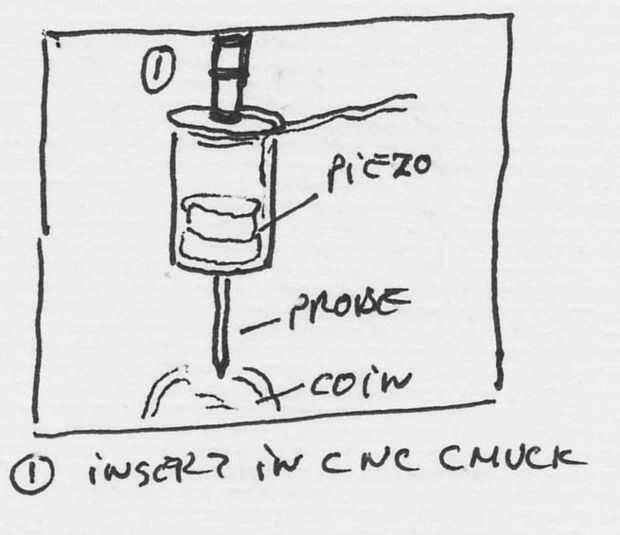

y para probar en el estilo de sonda digitalizador (aparentemente)
llegando arriba... los resultados de una exploración... con mi maquina cnc
