Detector EMF Cool (2 / 4 paso)

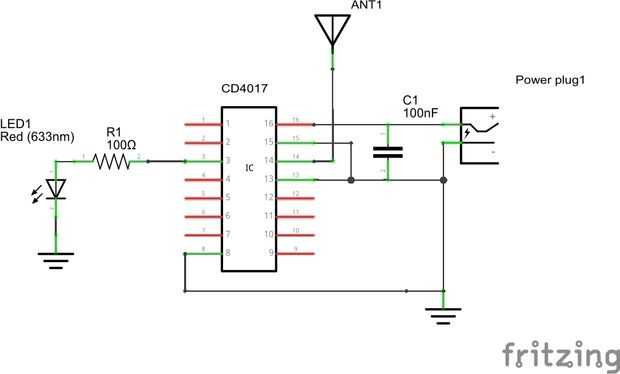

Paso 2: El circuito

Lo que se necesita es:
1 contador CD4017
1 resistencia de 100 ohmios (o más grande si el suministro de voltaje en 5V)

1 de 0.1 uF capacitor (100 nF)

1 LED
1 pequeño alambre con aislamiento (unas pocas pulgadas)
1 batería (3.7V ion Li o superior)

El CD4017 es un circuito de baratísimo que toma una entrada de reloj y le da a un nivel lógico alto en uno de diez salidas de pines (primero 0, entonces 1,..., 9, 0,...).

Lo que hace el circuito es realmente muy simple: Conecte un cable corto (antena) en la entrada del CD4017 e interpretará las variaciones del campo eléctrico como un reloj. Esto significa que si usted consigue cerca de un alambre vivo, usted detectará un voltaje AC Hz 50 (o 60) que se interpretan como un... reloj de entrada por el CD4017 muy sensible. Esto provoca, en una secuencia sucesiva, las 10 salidas y le permiten contar los ciclos.

La idea cool (no la mia otra vez!) es usar sólo una entrada, esto significa que usted verá solamente uno hacia fuera de 10 "señales de reloj": el LED parpadea a una décima parte de su frecuencia: Hz 5 o 6, valor lo suficientemente lento como para ser vistos por el ojo.

Dependiendo de la fuente de DC no olvide añadir una resistencia de limitación de corriente (regla de oro: 100 ohmios para 5 V, 390 ohmios para 9 V).
