Detector de voltaje sin contacto (2 / 6 paso)

Paso 2: Diagrama del circuito.

Sólo tienes que seguir estos pasos simples y fácil

Paso 1:

sólo tienes que seguir el esquema del circuito dado.

Paso 2:

Corte 1 X 2 pulgadas y perfore un agujero en el medio de cobre PCB revestido y tira, insertar y soldar un cable de 3 pulgadas en el centro.

Paso 3:

Siga el esquema arriba en la colocación de los transistores y resistencias, también he puesto una foto de los transistores (emisor base colector,).

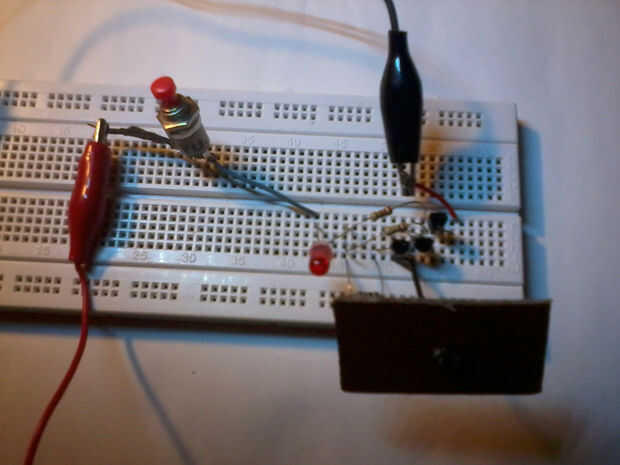

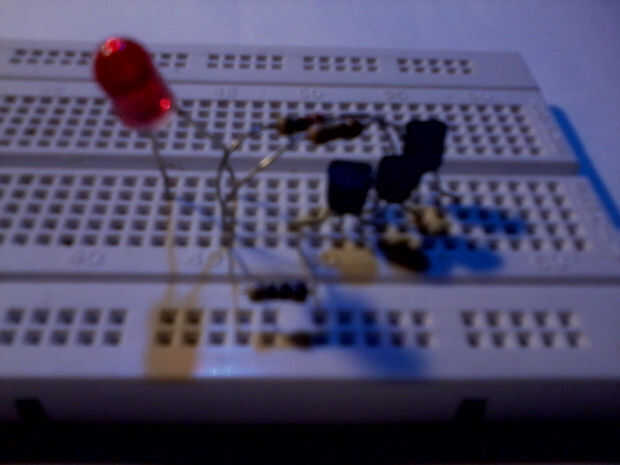

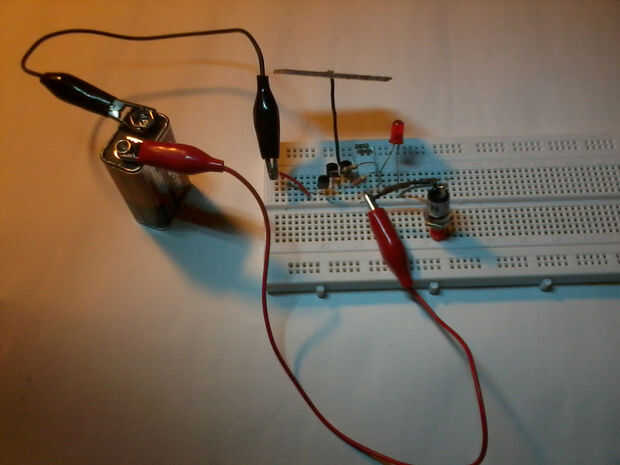

He hecho mía en un protoboard sólo para asegurarse.

y después de haber probado el circuito y hasta e iluminación

entonces permite la transferencia en el PCB.

PD: Si eres un compañero de experiencia o un profesional, entonces sáltese este paso.
