Detector de proximidad.

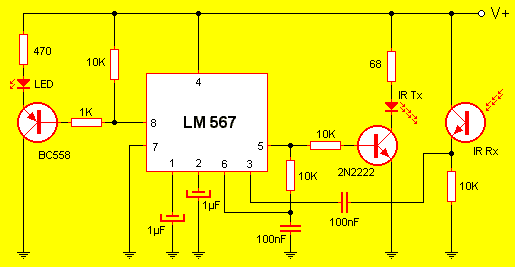

Los usos de este circuito son más diversos. Lugar de la puerta para evitar la parada de personas delante de él sin siquiera colocarlo en la parte posterior y delantera del vehículo para advertir a otros conductores cuando consiguen demasiado cerca del parque. Funcionamiento del circuito se basa en una explosión emiten señales de luz infrarrojas que el rebote de un objeto cercano se reciben por otro componente. Para ser recibido por el sistema detecta que la proximidad a la salida de LED se activa (intermitente). El circuito integrado es un generador / decodificador de tono resuelve bien las necesidades de este diseño. Tanto el fotodiodo como el fototransistor deben ubicarse con el enfoque adecuado de las unidades para mejorar el alcance. Con simple LED focos son alcance disponible del orden de metros. Lente convexa puede cubrir distancias de cinco metros. Debe sacrificar algunas gama pero luz solar filtros UV y que no están permitidos en los rayos de fototransistor (elemento receptor) del sol. Alimentación de este circuito puede ser cualquier voltaje entre 5 y 9 voltios. Circuito externo para manejar el LED es suficiente sustituir por un optoacoplador, que accionado por medio de su circuito de transistor interno a ser controlado.
