Detector de movimiento PIR con Arduino: Funciona en el modo de consumo de energía más bajo (1 / 5 paso)

Paso 1: Introducción: a operación de PIR sensor de detección de movimiento

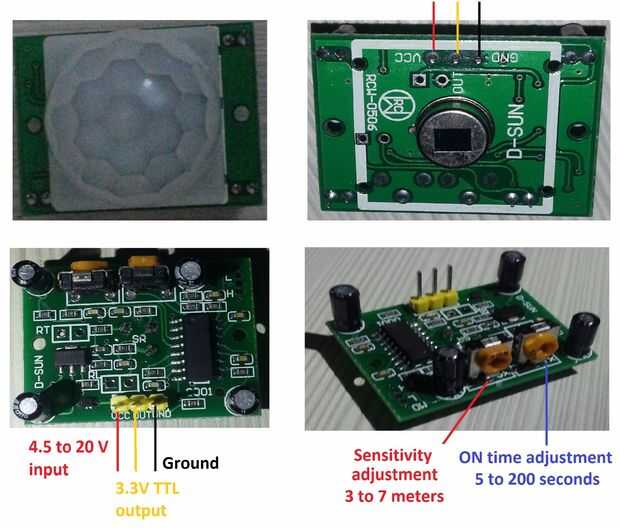

El sensor PIR utilizado en este proyecto se compra de banggood.com con rango de detección de 3 a 7 m, posibilidad de ajustar su duración de estado ON salida de 5 a 200 segundos y tensión de entrada entre el consumo de corriente de estado inactivo 4.5 a 20 V. pronosticado es menos de 60 micro-amperes. La salida del sensor de PIR es 3,3 v nivel de lógica TTL lo que es compatible también con ESP8266, arduino Due (aparte de arduino uno, nano etc.) y otros consejos en 3.3V niveles lógicos. No hay necesidad de conversores de nivel de lógica.

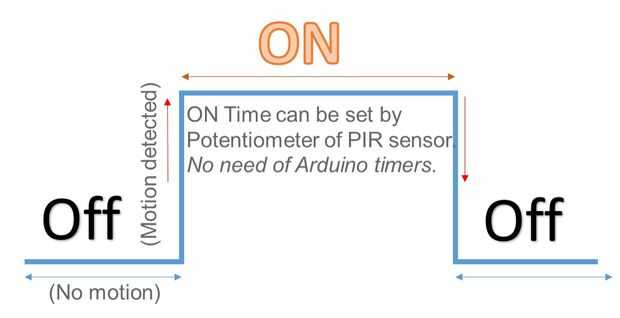

Operación típica es como sigue (ver fotos adjuntas)-

1) salida sigue siendo baja en estado inactivo

2) va salida alta (3,3 v) cuando se detecta movimiento por sensor, es decir si cualquier cuerpo que se mueve dentro de su rango de detección

(Rango de detección o sensibilidad puede ser ajustada por el potenciómetro de sensibilidad o Sx)

3) restos de salida alta por tiempo fijo establecido por Tx o el potenciómetro de ajuste de tiempo.

La salida del sensor se puede dar como entrada para microcontroladores, procesadores, nivel de lógica ICs, sistemas de adquisición de datos, etc. de los MOSFETs.
