Detector de metales portátil (2 / 5 paso)

Paso 2: Construir la bobina

La dificultad más grande de los detectores de metales, es la bobina. No sé si podemos encontrar algunas bobinas, con el valor específico de mH que necesitamos.

Por lo tanto, he hecho mi propia bobina con un vacío redondo paquete de pringles, que tiene 7cm de diámetro.

Teniendo en cuenta el valor de 1mH, sólo tuve que simular la longitud de la bobina y el número de vueltas, para iniciar la construcción de la bobina.

Para las simulaciones que he usado esta calculadora del inductor con núcleo de aire: http://www.m0ukd.com/Calculators/air_core_inductor...

He utilizado un cable de 0, 3mm y he llegado al resultado de 121 vueltas, con una longitud de 39mm para mi bobina.

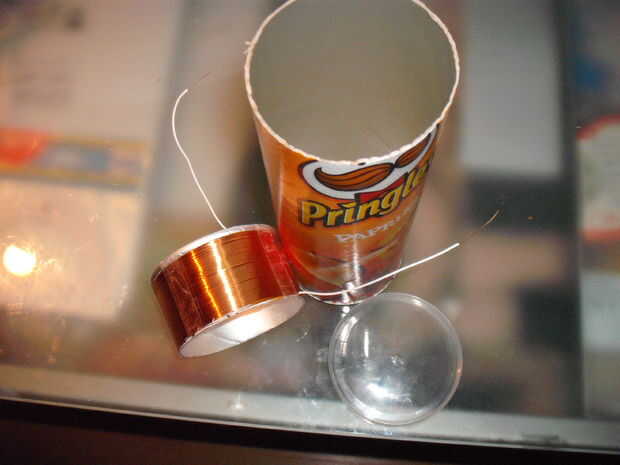

He cortado de una pieza con 39mm, el paquete vacío de pringles y he hecho las 121 vueltas 0, alambre de cobre de 3mm, haciendo la bobina que vemos en la imagen.

La calculadora se refiere que el valor es válido para valores de longitud > 0,4 * diámetro y tiene una precisión del 1%. En ese caso, he hecho una bobina de 1mH, +-1%.
