Paso 4: Hacer el mango y el cuerpo

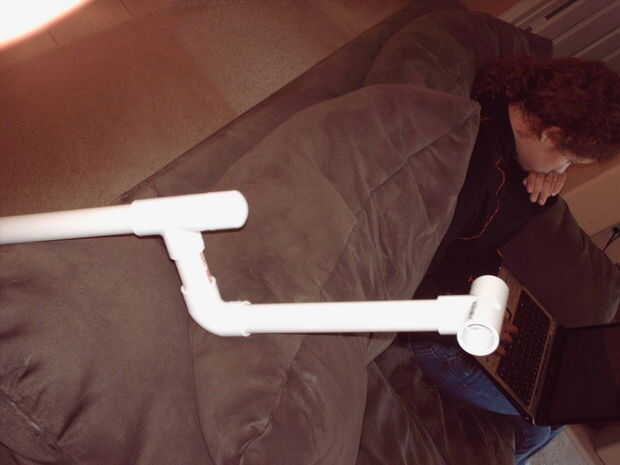

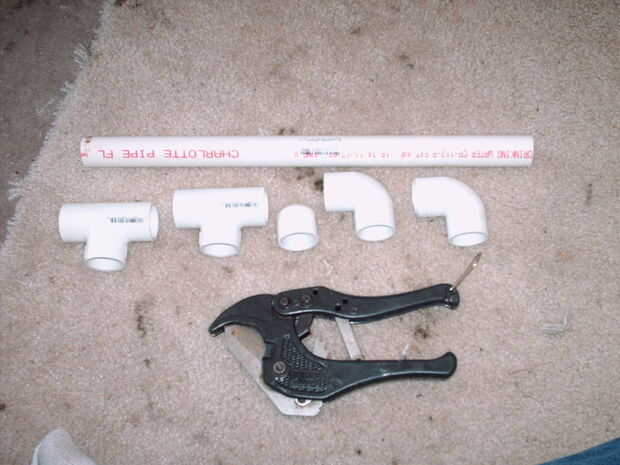

Mi primera idea era utilizar un palo largo con un mango y utilizar una T y dos codos de PVC para atach el cabezal y darle movilidad. Bien scratch que, después de que vi algunos diseños dijo el más simple mejor. Así que decidí volver a configurar el diseño de lo que es ahora. a partir de la parte superior:

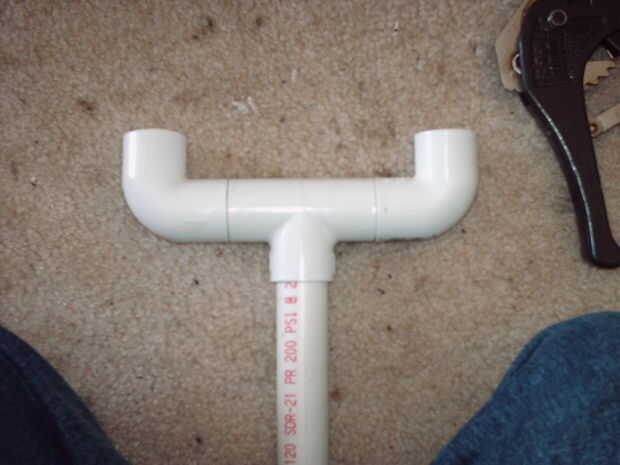

la T se conecta para pasar por debajo de mi codo y dar apoyo, seguido de tubo pequeño en un codo de 90 grados. Esto sigue a través de mi mano para el agarre para cerca de 4 pulgadas. Luego conecta un t. En un lado tengo un pedazo pequeño de tubo y un casquillo de extremo conexión, en el otro lado el tubo largo hasta el detector.

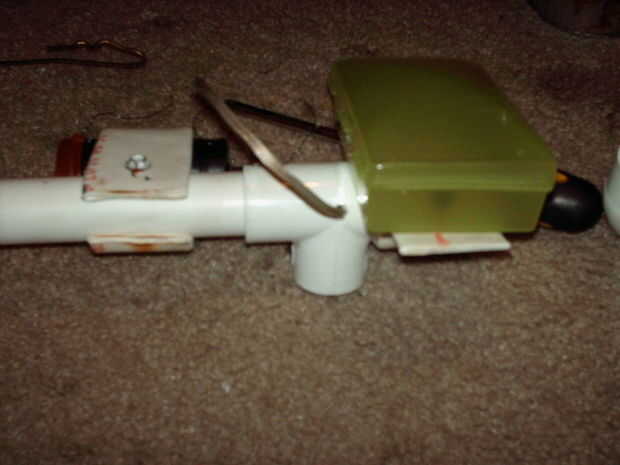

La electrónica cuando dentro de una caja de jabón, por 99 centavos en walmart. O comprar el cuadro de proyecto $ 3 o 4 en el shack de radio.

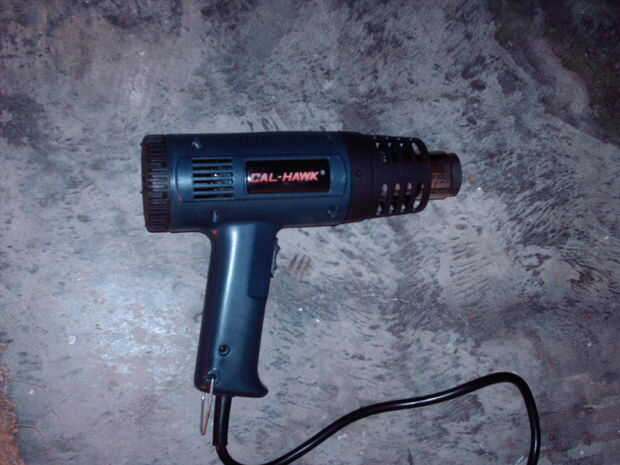

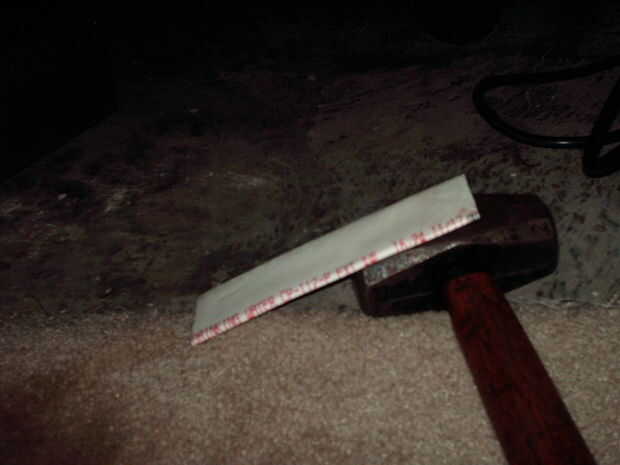

Para hacer unos soportes para sostener el equipo utilicé tubos de PVC. Les caliente hasta que estén suaves, luego pisan a plano, los ponen a veces que hamer ellos por lo que se quedan planas. Utilicé una Heatgun, pero usted puede utilizar un horno tostador, horno convencional, un soplete de propano barbacoa o lo que sea. Un ligther no funcionará, es demasiado pequeño (¿o es?)

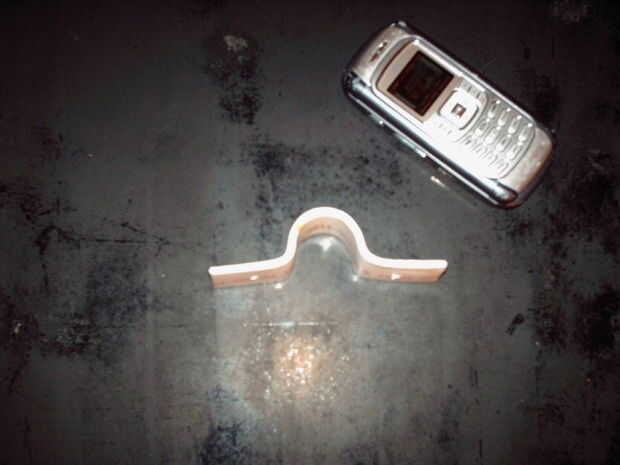

El primer trozo era calentado y plana. Luego caliente en el medio y una vez suave, empujado en la parte superior un tubo para conseguir la forma deseada. Mía parecía una U con dos lados planos. Luego perforé los agujeros para los tornillos pequeños en el tubo y la caja. Entonces un pequeño agujero en el medio a ti al chasis principal. No olvide cubrir los tornillos dentro de la caja con cinta o algo que puedan causar cortocircuitos.

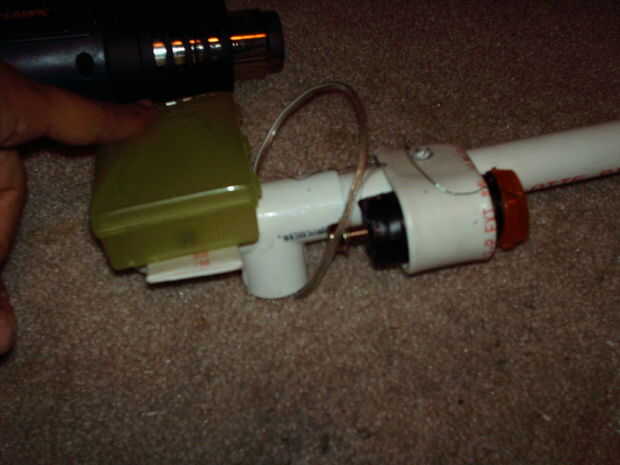

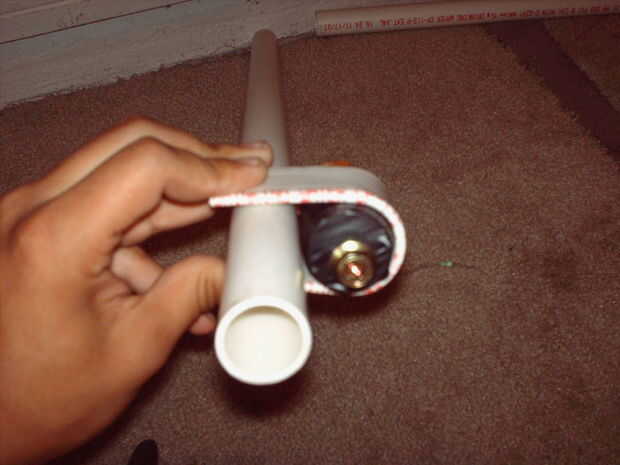

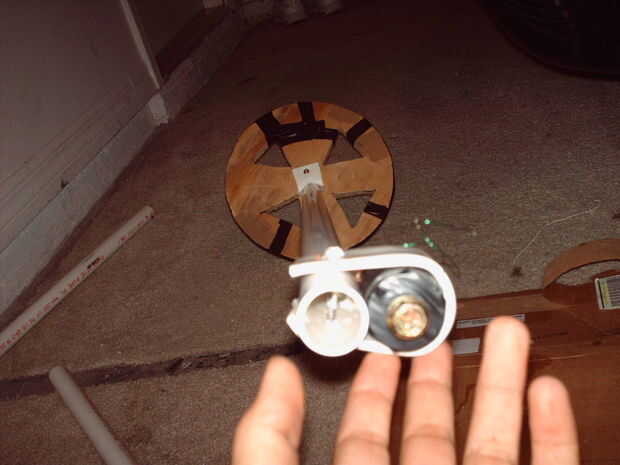

El bobina de recogida fue dejado fuera porque no caben. Adosada al igual el cuadro era, pero cerca wraped. Dos pequeños agujeros en la parte superior e inferior del soporte donde taladrados para los tornillos. Observe que el soporte solo mantiene la bobina no está físicamente conectado a él, su especie de "reprimieron". Evite usar cualquier metal cerca de las bobinas.
Antes de unir cualquier PVC Asegúrese de que tiene todo lo que usted quiere para siempre. PVC cemento pegamento wil no dejar ir nunca. He usado spray adhesivo 3M funciono allright.
Decidí que sería más fácil pasar el hilo a la bobina de búsqueda interior de la tubería de pvc.
A la bobina de búsqueda de atach calienta el pvc y al suave doblado al ángulo derecho que quería. Utiliza 2 tornillos para sostenerlo después de que enfríe.
Me wraped everythign en cinta y superglued las terminaciones de cinta a sí mismo.
