Detector de jefe flatulant (5 / 9 paso)

Paso 5: El fotocélula circuito.

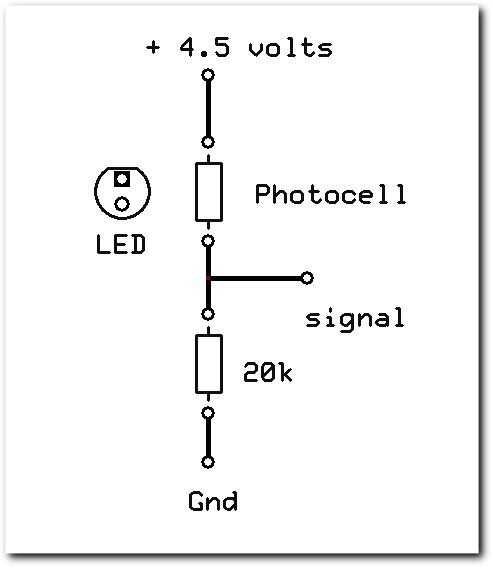

La fotocélula tal como se puede comprar en Radio Shack, tiene una resistencia de 50 k ohmios con ninguna exposición a la luz y sobre 5 k ohmios o menos cuando se expone a una luz brillante. Por lo tanto, si utiliza un resistor en serie con la fotocélula, que es simplemente un resistor, y atarlos a una fuente de tensión y tierra, tenemos un divisor de tensión. A partir de ahí, entre las dos resistencias proporciona una señal de voltaje que va alta o baja y puede utilizarse para activar un dispositivo. En este caso el detector de movimiento usa baterías 3xAA, que es de 4,5 voltios. Y cómo está conectado el circuito que proporcionará la señal necesaria para conducir algunos otros electrónica. Con el LED apagado, la señal de circuito está alrededor de 1,7 voltios, con el LED a, la señal se eleva a cerca de 3,5 voltios, suficiente para desencadenar un microcontrolador
