Detector de EMI con Arduino (3 / 5 paso)

Paso 3: Lista de piezas

La lista de componentes:

3 x LEDs rojos

1 x LED amarillo

3 x LED verde

7 x 1KΩ resistencias

resistencia 1 x 4.7MΩ

1 trozo de placa perforada (me atrevo a decir llano Consejo Vero?)

Tiras del conector de Arduino

1 conector de batería

Hook-up de alambre

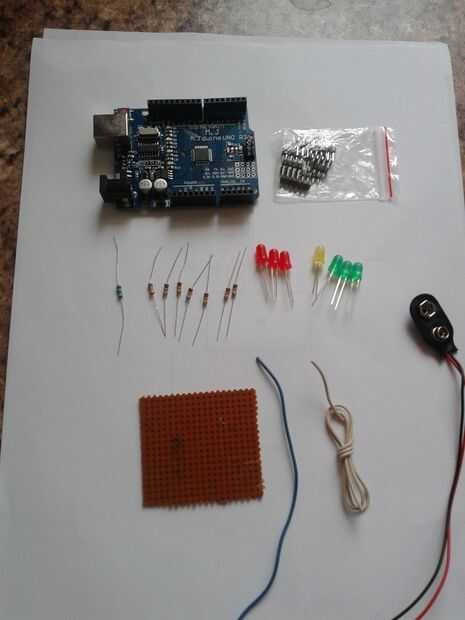

(Ver imágenes 1-3)

... oh, sí y un Arduino - por supuesto!!!!

Herramientas:

Soldador, soldadura, corte y pliars

Decidí utilizar el tablero perforado para guardar el tiempo y los gastos de desarrollar un PCB - usa cableado de punto a punto en lugar de otro.
