Detector de desbordamiento de agua (3 / 3 paso)

Paso 3: Codificación de parte

Esta parte es fácil, ya he usado arduino para programar el tablero y luego subido el bosquejo. para aquellos que no conocen sobre arduino y utilizar el intel edison como un arduino, le aconsejo que no hagas un poco de investigación en instructables.com sí mismo así como en arduino.cc a familiarizarse.

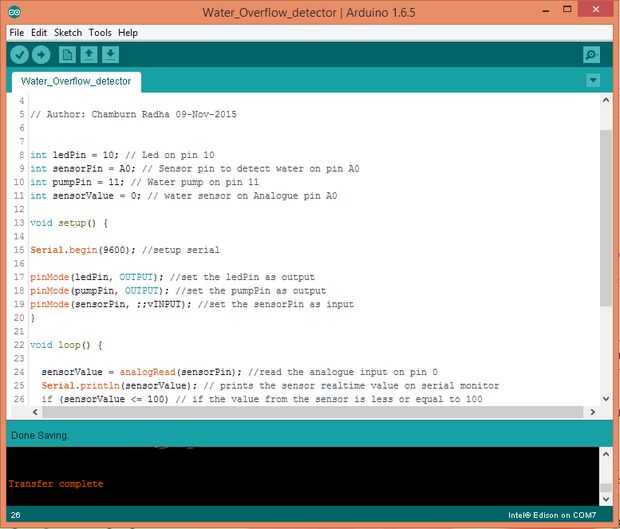

Abajo se encuentra la codificación completa con los comentarios para que no se pierde y al mismo tiempo entender y también saber donde va cada componentes.

Detector de desbordamiento de agua
Cuando el agua en un tanque alcanza un nivel, una luz se enciende así como una bomba de agua. Luego cuando el agua haya disminuido por debajo de la zona de detección la bomba de agua y luz se apagará.

Autor: Chamburn Radha 09 de noviembre de 2015

int ledPin = 10; LED en el pin 10

int sensorPin = A0; Pin del sensor para detectar agua en el pin A0

int pumpPin = 11; Bomba de agua en el pin 11

int sensorValue = 0; sensor de agua en el pin analógico A0

void setup() {}

Serial.Begin(9600); serial de instalación

pinMode (ledPin, salida); establecer el ledPin como salida pinMode

(pumpPin, salida); establecer la pumpPin como salida pinMode

(sensorPin,; vINPUT); establecer el sensorPin como entrada

}

void loop() {}

sensorValue = analogRead(sensorPin); Lee la entrada analógica en el pin 0

Serial.println(sensorValue); imprime el valor del sensor en tiempo real en el monitor serial

Si (sensorValue < = 100) / / si el valor del sensor es menor o igual a 100

{digitalWrite (ledPin, HIGH); / / enciende ledPin pin 10 en off

digitalWrite (pumpPin, HIGH); Gire a la pumpPin en el pin 11 a off

} else (sensorValue > = 300); Si el valor del sensor es mayor o igual a 300

{digitalWrite (ledPin, LOW); / / enciende ledPin pin 10 a en

digitalWrite (pumpPin, bajo); Abra pumpPin en el pin 11 a

}

}

Es para la codificación copia a parte todo y comprobar y seleccione la Junta Directiva y com y luego subir.

Este proyecto fue realizado en dos horas como estoy tan ocupada con mis exámenes, pero después de mis exámenes hago una mucho mejor y más grande proyectos con videos y más detalles, espero que puede ayudar a alguien que solo necesita algo sencillo o incluso puede utilizar la parte de codificación para otros proyectos.
