Detector de color automático con LDR (2 / 2 paso)

Paso 2:

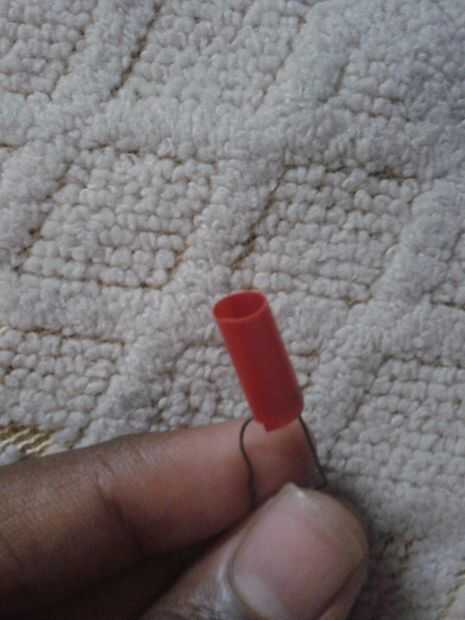

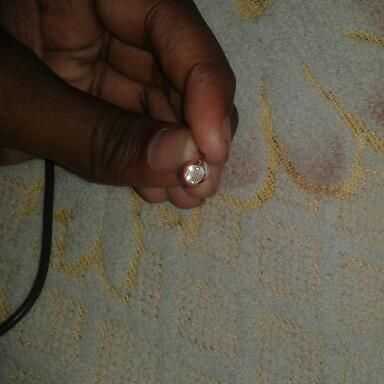

Tomar la ldr y cubrirlo con un poco de cinta aislante, como se muestra en la imagen. Esto es para proteger el ldr de otras luces.

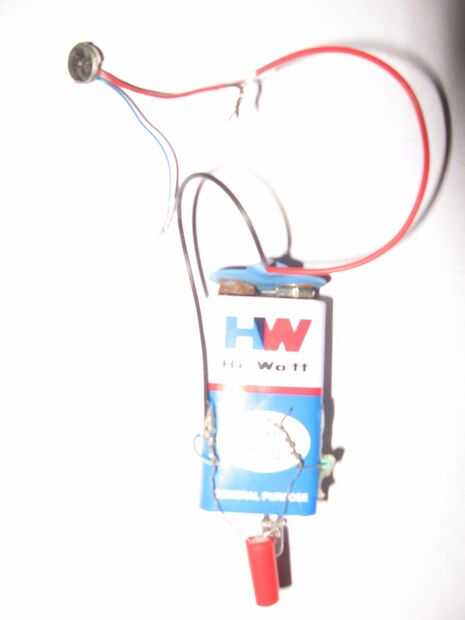

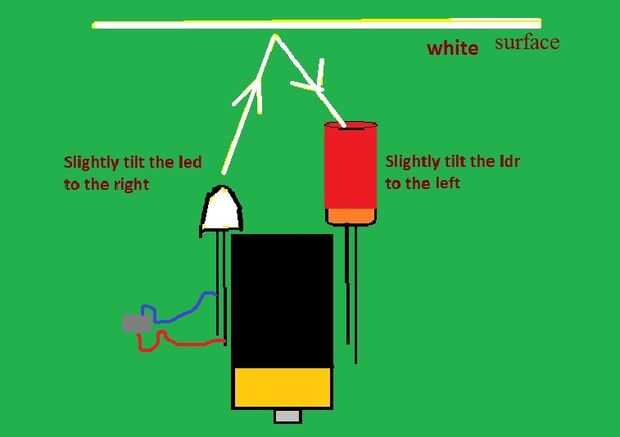

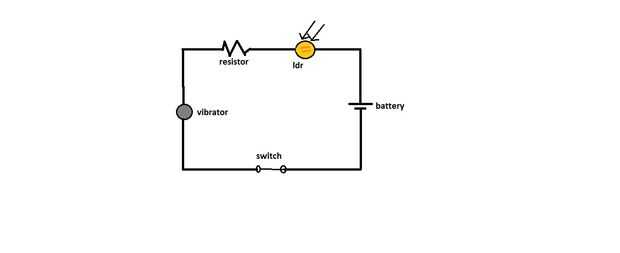

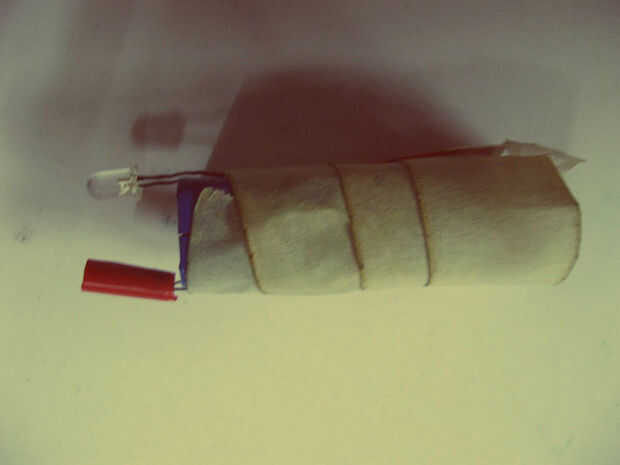

Colocar el led y el ldr en los lados opuestos de la batería. conectar el led a la batería de litio pequeñas, mientras que conecte el ldr a la batería de 9v, vibrador, resistencia y un interruptor en serie. El led y el ldr deben mantenerse casi paralelos y ligeramente inclinados entre sí. cubra todo el cuerpo excepto el led y el ldr puede ser cubierto con cinta.

Nota: el circuito led y la ldr son diferentes.

Para la detección de color blanco, uso un blanco led y así sucesivamente. Sostenga el aparato unos cm de la superficie que necesita para encontrar el color. También se puede utilizar en robot.

Cómo funciona-

Si usted quiere detectar color blanco, entonces uso un blanco led. Cuando la luz desde el led toca una superficie blanca, la luz rebota y alcanza el ldr como luz blanca. La ldr responde a la luz blanca más; por lo tanto el vibrador consigue encendido, alerta. cuando golpea una superficie, de color diferente entonces se absorberá una cantidad de luz y una luz de diferente longitud de onda alcanza el ldr. En el último, no conseguir encender el vibrador. puede utilizar rojo led de detección de color rojo y así sucesivamente.
