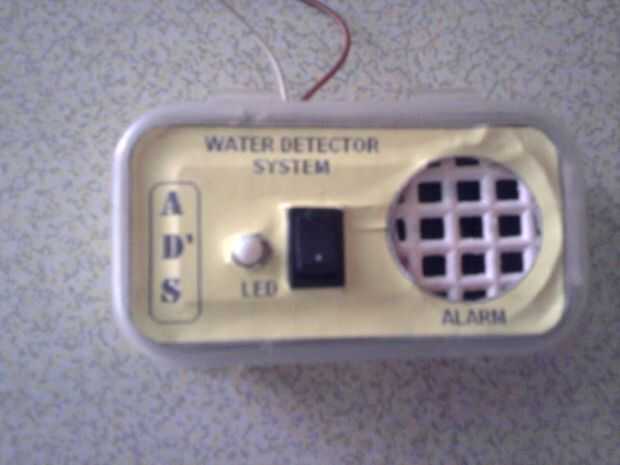

DETECTOR DE AGUA SIMPLE SIEMPRE!!!!!!

Hi
soy ajinkya
Este es mi primer Instructable - DETECTOR de agua SIMPLE
Para este proyecto tendrá las siguientes partes:
1 IC 555 temporizador 1
2 propósito general de tamaño pequeño de PCB(Single Sided)-2
3.BUZZER-1
4 rojo LED(5mm)-1
5 condensador electrolítico-2.2uF -1
6.resistor de R1 = 1 k Ohm
R2 = 100kOhm
7.A 9v batería-1
8. Wires(optional)
9.Breadboard(optional)
10 soldador

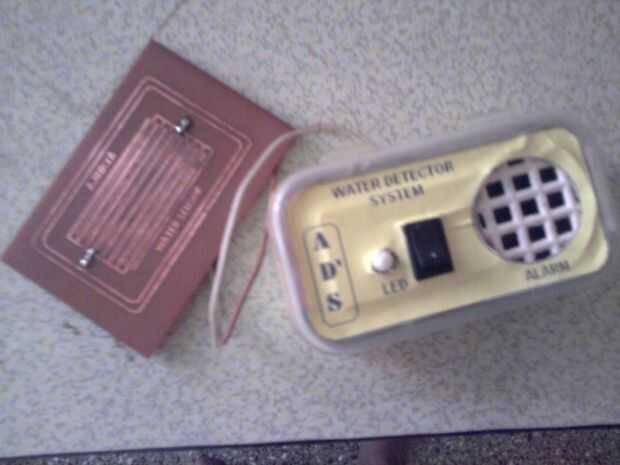

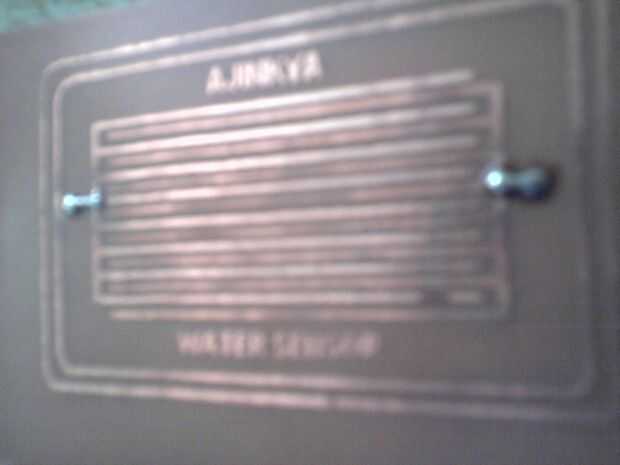

También el tablero de sensor es mi tablero de sensor casero hecho de general propósito pcb.
para hacer esto usted necesitará:
1.A pequeña PCB (una cara).
2 impresora de láser (sólo impresora laser es mejor) y hoja OHP.
3.FeCl3 (cloruro de Ferrus) PCB grabado solución.
4 hierro paños.

¿Reunidas las partes?
¿Estás listo?
Vale...

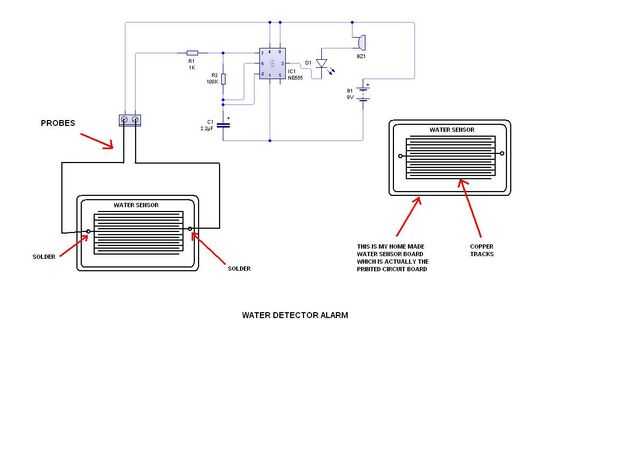

Ahora siguiendo atentamente el diagrama del circuito y probar el circuito en el tablero de pan primero.

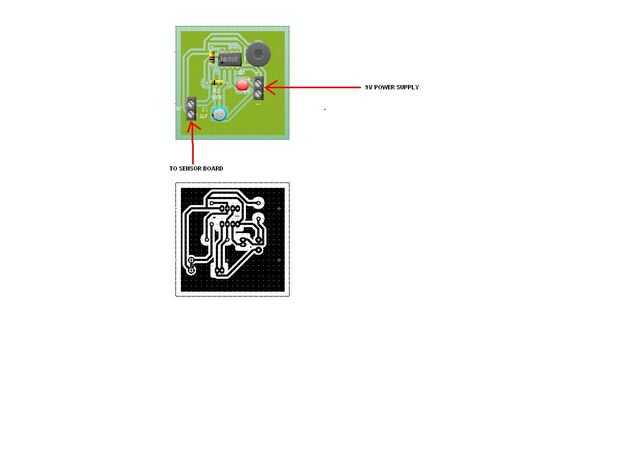

Si funciona correctamente, ir a hacer su versión de PCB. Aquí se muestra el PCB para el proyecto.
Aquí casera PCB r.
Si usted es nuevo a la fabricación de pcb entonces no te preocupes... se puede hacer de pcb en el país
para aprender esto pls visita el link http://iamsuhasm.wordpress.com/2008/12/10/making-pcbs-the-right-way/
en BLOG de SUHAS.

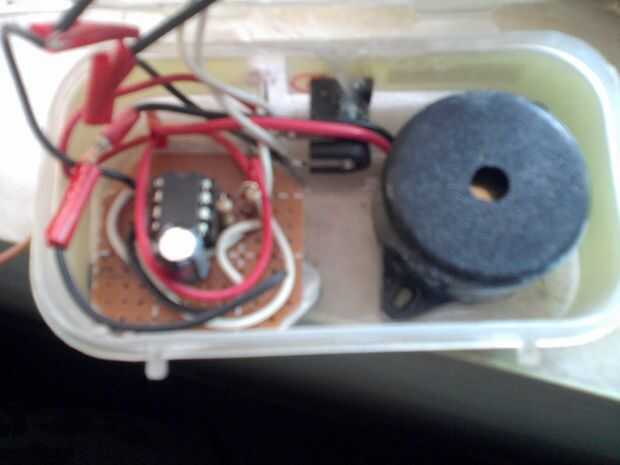

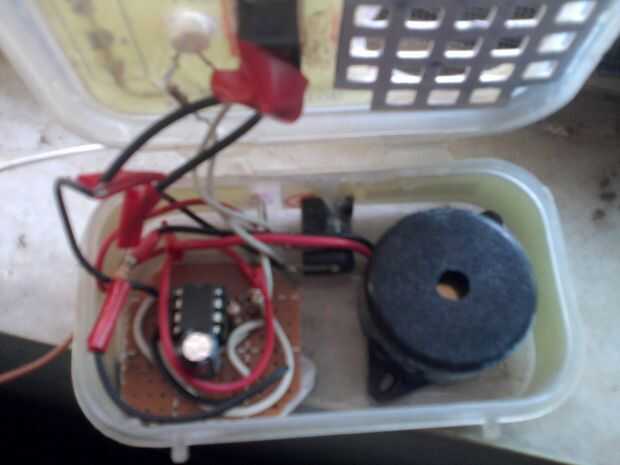

Después de Fije todas las piezas en el pcb (no el sensor) según las siguientes imágenes y diagrama de circuito.

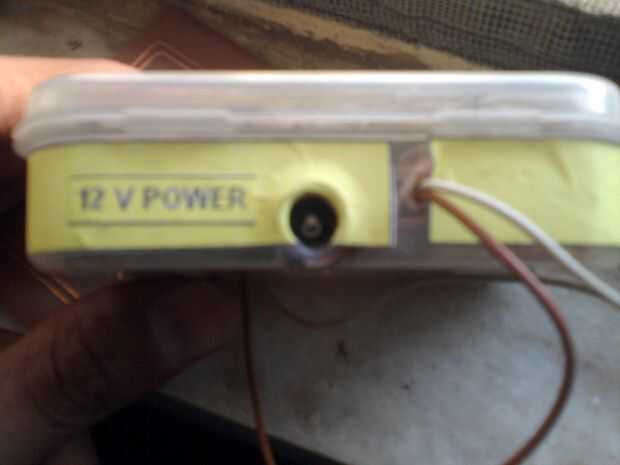

Fijo??? OK ahora Conecte las sondas al tablero del sensor y dar alimentación.
Ahora gotea algo de agua en el tablero de sensor y ver qué pasa!!!!!!

puede utilizar estos ckt como un arrancador automático del limpiaparabrisas para usted coche sustituyendo sólo el timbre para el motor y algunos cambios de ckt para rotación continua del motor.

Ver video de abajo accesorio (el formato de video es MP4 para uso reproductor de vídeo que soporta el MP4 formato)
(Nota: para hacer el tablero del SENSOR del PCB de cobre no es mejor debido a la oxidación. U PUEDE UTILIZAR LÁMINAS ACERO INOXIDABLE PLACAS DE ALUMINIO)

POR FAVOR CALIFICA SI U N COMENTARIO!!!!!!
