Paso 3: Preparación de la soldadura
Este paso puede ser difícil, especialmente si no han soldado antes (hay algunos instructables soldadura buena ahi si usted es nuevo a soldar). La razón de esto es que las cuatro conexiones que usted se suelda a son bastante pequeños y cerca de otras partes conductoras del circuito. Así, para evitar cortocircuitos la cámara, tendrá que ser muy cuidadoso para que no deje la fuga de soldadura en otras partes conductoras del circuito. En el lado positivo, hay sólo cuatro conexiones que necesita de soldadura, así que si estás nervioso, solo toma una respiración profunda. Ahora, vamos a llegar a ella!
Puede tomar un tiempo para que el soldador a calentar, así que adelante y encender antes de leer más.
Ahora, pregúntate si quieres mantener el marco de la cámara. Seguramente no lo necesitas, y no va a ser ver otra vez en este instructable. Sin embargo, si usted elige utilizar el marco, usted necesitará seguir los pasos 3 y 4 de porque el marco de los límites donde puede colocar los cables. Por otra parte, mantener el marco le ahorrará la molestia de agregar un soporte de batería, aunque usted necesitará utilizar un AAA. Sin embargo, personalmente encontré adjuntando el titular de AA a la cámara mucho más fácil que todo dentro del marco de montaje, y porque la pantalla frágil se rompió después de abrir la cámara, he encontrado el marco ser inútil de todos modos.

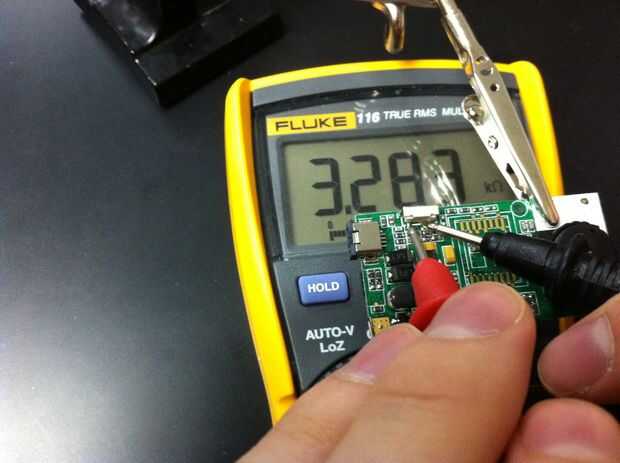

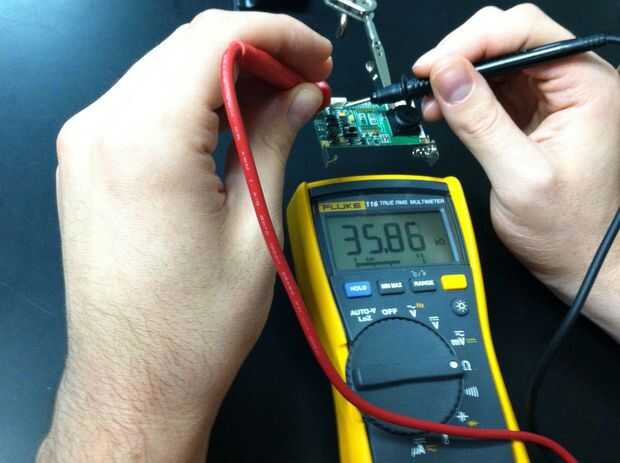

Antes de realizar cualquier soldadura real, prueba los botones con un polímetro para ver cómo se comportan (ver las dos primeras imágenes). Se deben observar las resistencias en el rango de mega-ohmios cuando no se pulsan los botones (es decir, el circuito está abierto) y ninguna resistencia cuando se pulsan los botones (el circuito es cerrado). Si esto no sucede, probablemente no se toquen los conectores correctos. Mediante el registro de cómo el circuito se comporta ahora, puede solucionar cualquier problemas abajo de la línea.

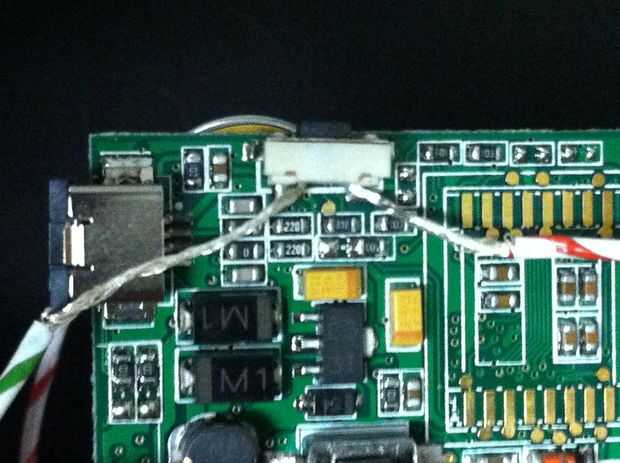

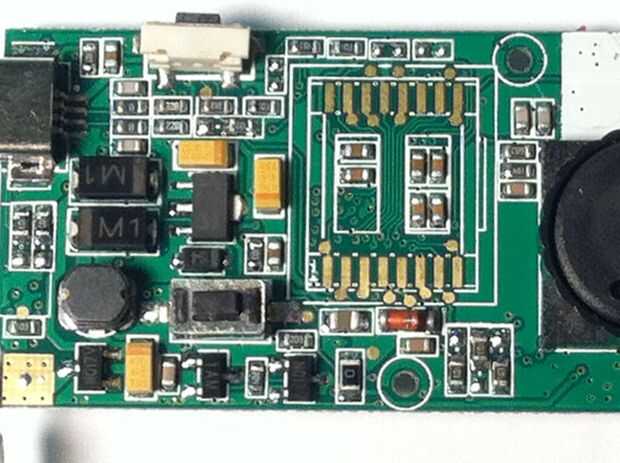

Tiempo para preparar la frontera del circuito para soldar. Conectar dos cables a los extremos del botón del obturador, cables y dos más a los extremos del botón de encendido (que he marcado en la tercera imagen). Ello permitirá el Arduino digital "prensa" y "soltar" los botones. Reunir un pie cada uno de los cuatro cables y un quinto cable para conectar a tierra. Usted necesitará tira de ambos extremos de estos cables. El extremo que se suelda a la placa debe ser sólo de 1-2 mm de grosor (a diferencia de lo que he demostrado en la cuarta foto); Si es demasiado larga, corres el riesgo de tocar el cable pelado a otras partes del circuito.
No puede recibir al cable de tierra hasta el paso 6, para no perderlo.
