Detección de la rotura simple de luz (3 / 4 paso)

Paso 3:

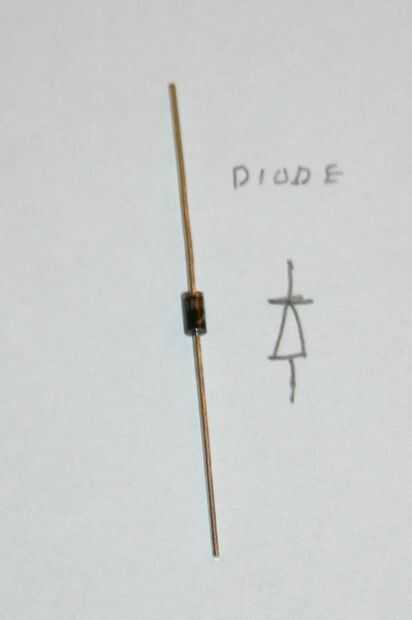

Hay un diodo (mira hacia atrás) de la bobina del relé.

¿Por qué necesita estar allí?

La respuesta simple es: para proteger el transistor de sobretensión.

La respuesta más larga: voltaje (a través de una bobina) es igual a L (inductancia de la bobina) multiplicado por dI/dt (cambio en corriente dividido por el cambio en el tiempo).  Por el bien del argumento, casi puede ignorar la inductancia y la corriente--apagar el relé pasa muy rápidamente apagar (dT), el tiempo, es muy pequeña; tal vez unas pocas millonésimas de segundo.  Si el número del denominador (cambio en el tiempo) es casi cero, la respuesta total se moverá hacia el infinito.

Las limitaciones físicas no dejaron llegar demasiado loco, pero un punto lo suficientemente grande como para soplar hacia fuera electrónica es bastante probable.  El diodo permite que la corriente fluya hacia atrás a través de la bobina, evitando tensión perjudicial.
