Paso 2: montaje
Luego coloque el ventilador sobre el disipador de la CPU y los cables del elemento Peltier a los terminales correspondientes en el controlador de motor. Para mí, esto significó que los conductores rojos de la Peltier y el ventilador fue terminal M1A y el negro al M1B.

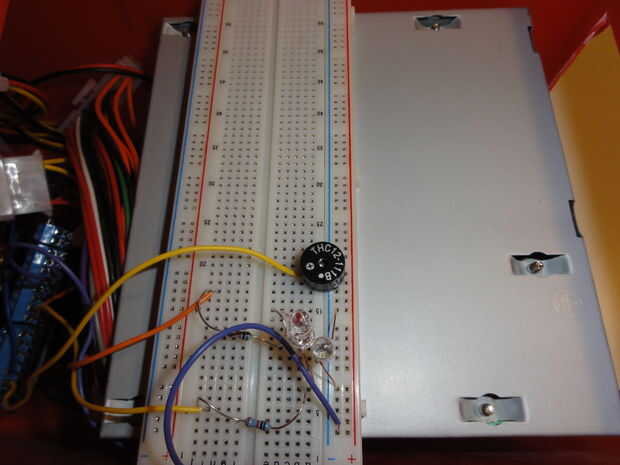

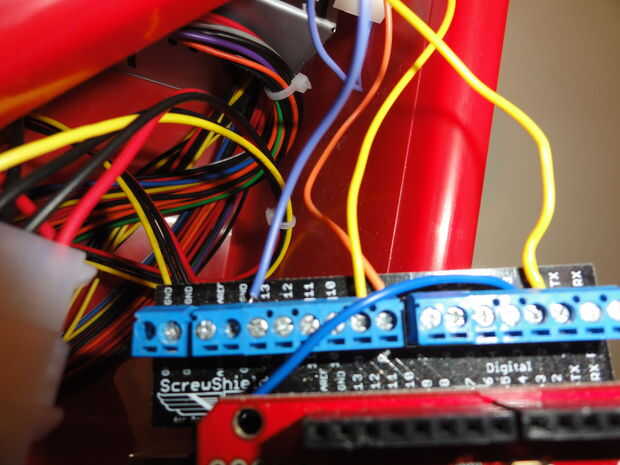

A continuación, conectar la placa. Conectar el pin 8 de Arduino (o lo que quieras de tu microcontrolador) y ejecutarlo a la placa, a través de un resistor, en el lado positivo del LED azul y en la tierra de la placa que debe conectarse a tierra del microcontrolador. Lo mismo para el pin 9 y el LED rojo. Finalmente, cable de la patilla 2 del microcontrolador a través del zumbador piezoeléctrico a tierra del microcontrolador.
Por último, establecer el poder. Esto es realmente suya. Lo que usando una computadora PSU fue traer la fuente de alimentación verde "Encendido" cable baja por conectarlo a un cable de tierra negro. Asegúrese de que usted conecte los cables de la derecha, o usted podría corto algo, que sería peligroso. Dejar desconectado por el momento.
A continuación, conecte un cable cuyo voltaje es menor que la tensión máxima de su elemento de Peltier y el controlador del motor (pero no negativa) a la entrada positiva a su controlador de motor y un cable de tierra negra a la entrada negativa en su controlador de motor. Hice un cable de 12V amarillo para mi elemento Peltier máximo de 15V. Nota importante: utilizar la resistencia de su elemento de Peltier y ley de Ohm para determinar si la tensión que utilizas causará una corriente mayor que la corriente máxima de su elemento de Peltier. Para ello, los riesgos aplicar demasiado corriente, que pueden freír el componente. Asegúrese de hacerlo con la electricidad apagada en su fuente, o mejor aún, no enchufarlo todavía.
