Desplazador de rueda de ratón sensor proximidad (1 / 3 paso)

Paso 1:

Prep-a-roo-skis

OK, permite preparar algunas cosas.
1. soldador, soldadura.
2. Arduino Nano
3. acordes USB
4. sharp sensor de infrarrojos.

lectura actual del medidor impresionante: [ =---] no buscando demasiado bueno...

Seguir adelante y calentar el hierro de la soldadura.

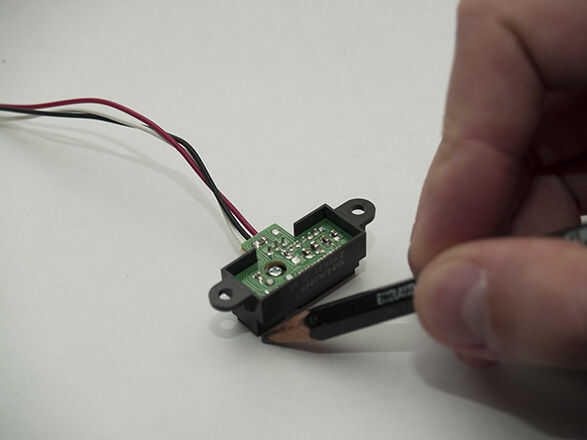

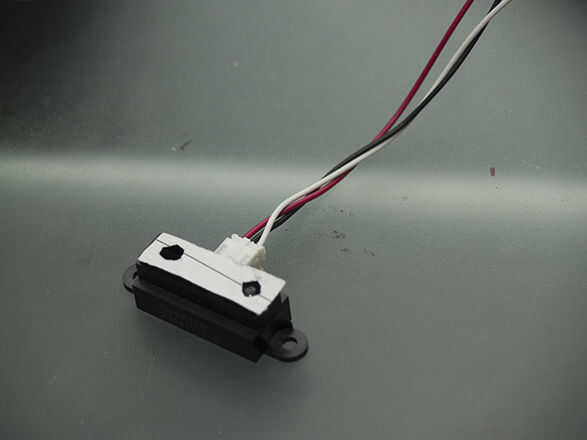

Mientras que está calentando permite hacer una plantilla para donde va el sensor. Lo que hice fue primero remontar la parte exterior del sensor IR, entonces donde están los LEDs y hacer los círculos más increíbles que nunca ha hecho en todos los everdom. Comentar esto pero podrias hacer alguna medición o desproteger la hoja de datos para obtener medidas exactas. Soy un cajón círculo pro aunque tan... no se sienten mal si tuya no tan buena como la mía.

Conectar!

Asegúrese de que usted tiene la longitud correcta poniendo el arduino dentro el ratón y ve si llega a donde quieres poner el sensor.

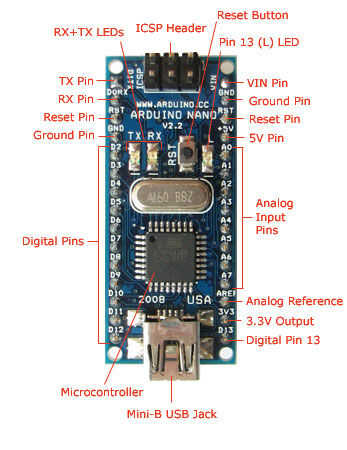

Ahora suelde el cable rojo del sensor IR al pin de 5v,
Negro a tierra,
Blanco a3 (analógico en 3)
(ver diagrama anterior si no está seguro de lo que son)

Ahora, baje el espejo.

Mirar cómo inteligentes y sorprendentes que es. d'awwwe.

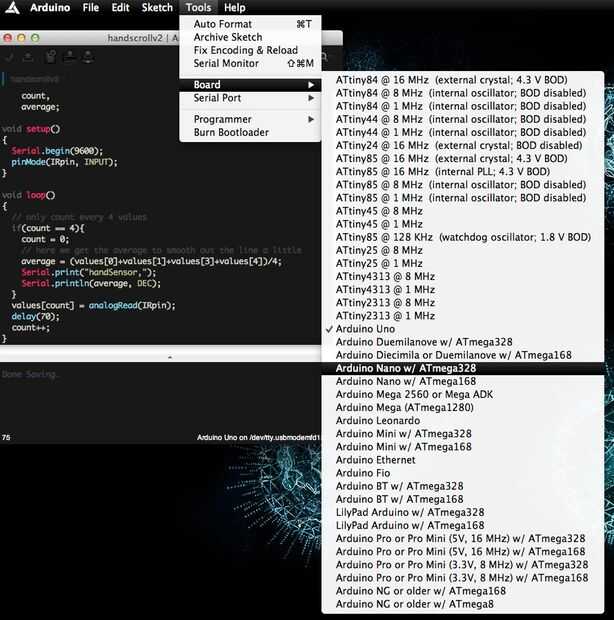

OK, el sensor IR ahora está conectado a la placa arduino, 10 puntos. Enchufe USB y permite obtener programación.

descargo de responsabilidad: sé que este código es desagradable y hackeado juntos. Estaba cansado y yo y "para los bucles" en una pelea, así que. sí. Si quieres sugerir mejoras, tiene en él.

https://GIST.github.com/4493574

impresionante metro: [ =---] cada vez mejor!
