Paso 4: Construir el LED "Bombilla"
Si lo desea, puede omitir este paso y utilizar un solo LED para probar tu circuito. Usted puede volver a este cuando tengas el circuito confirmó y trabajando. Además, utilicé LEDs blancos ya que no tengo azul de alto brillo más izquierda. He oído azul ayuda a mejor con el SAD.
Fui a la tienda del dólar para recoger una linterna barata porque necesitaba un reflector para dirigir la luz de LEDs. La linterna que he comprado contiene tres LEDs. Decidí rellenar cuatro LEDs en cada orificio y necesitaba una manera de cable de todo. Se me ocurrió con este proceso que soldaduras cuatro LEDs juntos y luego conecta tres de estos "quad LEDs" juntos. Todos los LEDs están en paralelo, manteniendo la tensión igual a un LED y aumenta la corriente. Esto es lo que el circuito del conductor del LED.
Protip: Alicates pequeños de punta ayuda

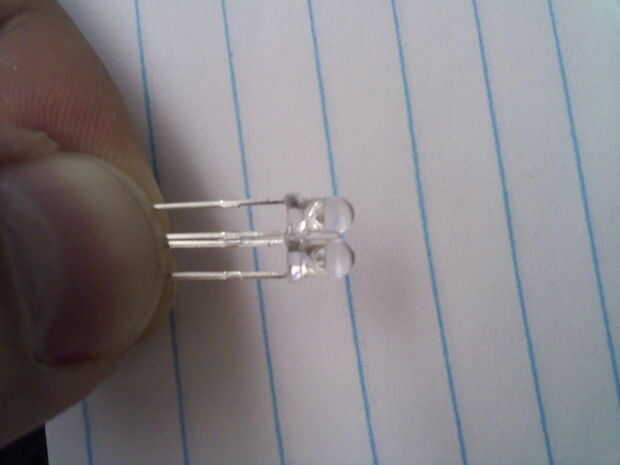

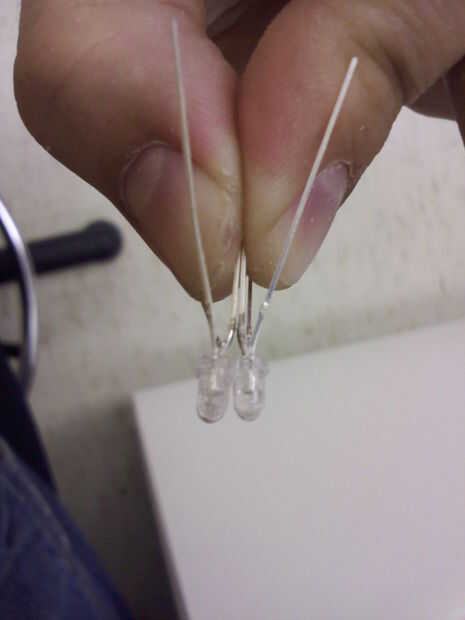

Paso 1: Sujete dos LEDs junto a los conductores de tierra tocando. Los bordes planos de los LEDs deben sentarse cerca unos de otros. Cargar la punta de la soldadura de hierro con alguna soldadura por lo que es una gota de estaño líquido en la punta. Rápidamente toque los conductores de dos planta con su soldador, como cerca de lo LED como usted puede. Si dejas la punta en allí, los cables se calientan y no se siente gran.

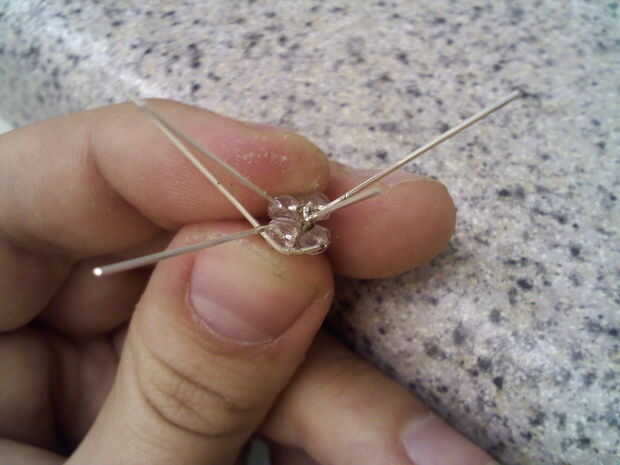

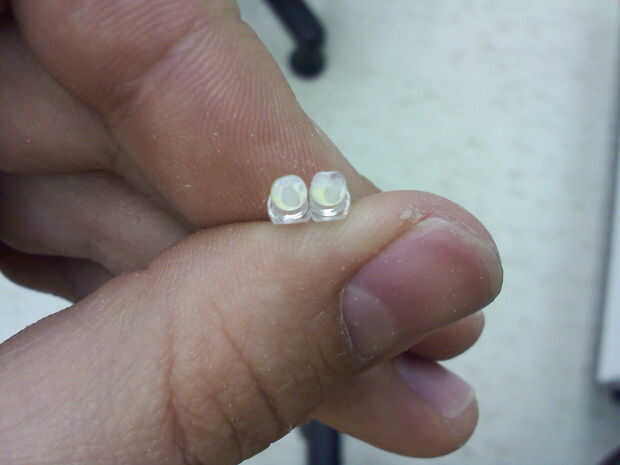

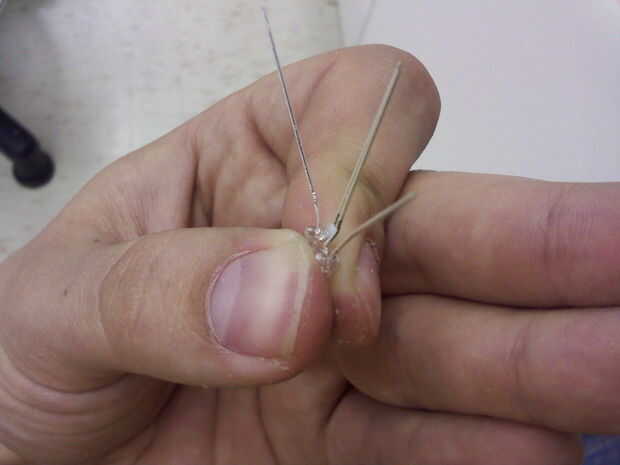

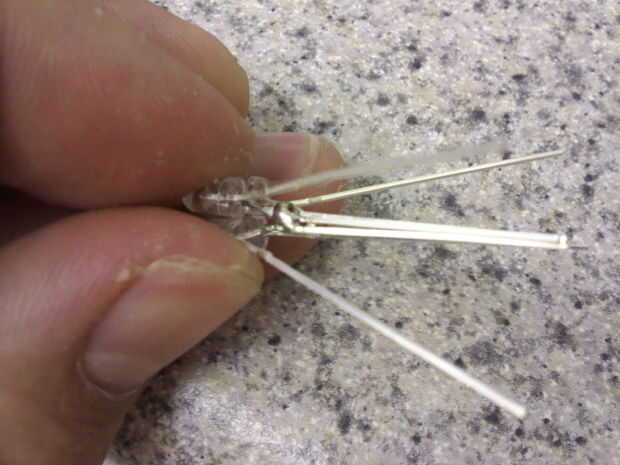

Paso 2: Usando una herramienta dremel, archivo o papel de curso arena, arena los bordes de un lado de un par de plano para que se sientan junto a otro par al ras. Lijar los LED ' s para ayudar a difundir la luz poco a poco. Ahora, doblar las puntas como se muestra. Un poco de difícil tomar fotos del proceso pero básicamente la curva positiva conduce hacia fuera. Doble los cables negativo hacia los lados aplanados y el recto hacia arriba para que cuando pones dos pares juntos, los cuatro cables negativos vienen todos juntos como un gran líder. Tomando dos pares, sosténgalos juntos. Todos los pines negativos serán en el centro. Tocarlos con el soldador para fusionarlos todos juntos.

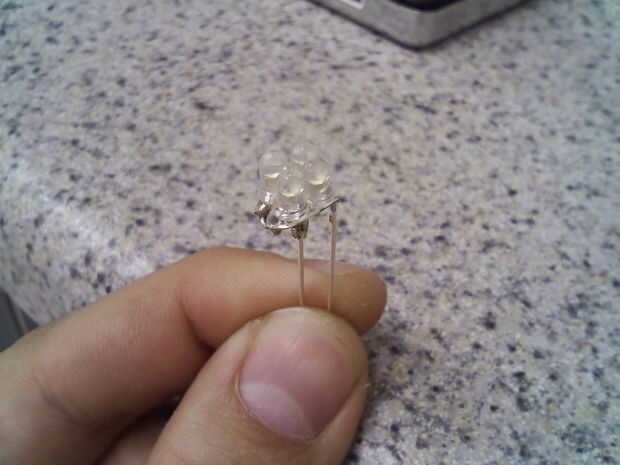

Paso 3: ahora que los cuatro cables negativos se sueldan juntos, tres de ellos, dejando a un clip. Ahora, dobla uno del positivo lleva alrededor de cuatro LED, soldar en cada conexión. Clip todos menos uno de los conductores positivo, dejando un positivo y un cable negativo.

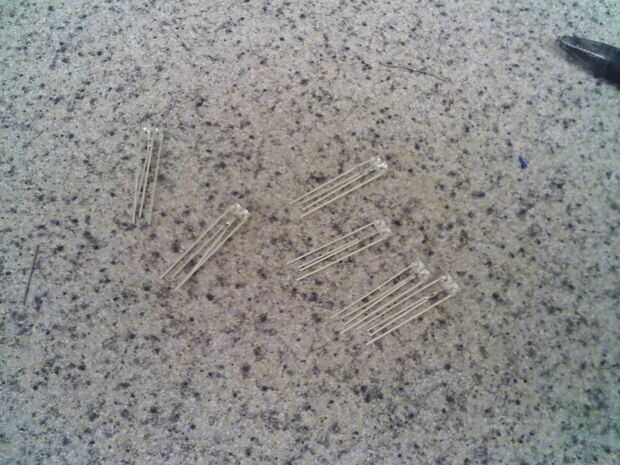

¡ Listo! Ahora hacer dos más:]

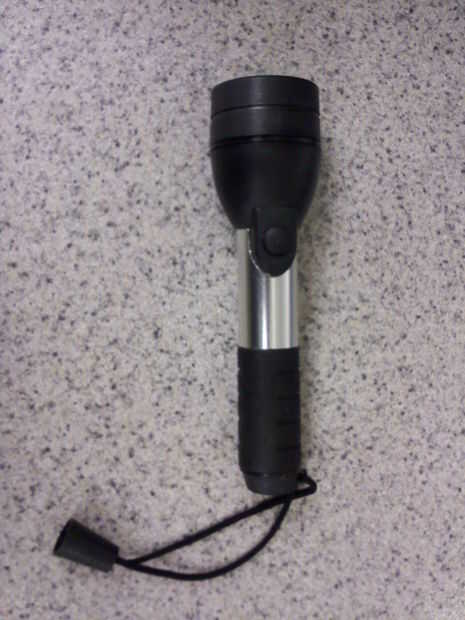

Una vez que tengas tres quad LEDs, es tiempo para que encajen en el reflector de la linterna. He comprado esta linterna $ 3 en el almacén del dólar. Es un dorcey y todas las piezas de la torcedura, así que es fácil acceder a todas partes. Yo uso el reflector plata y negro cono hacia atrás. El cono negro puede ser despojado de sus partes metálicas dejando sólo la pieza de plástico. Se utiliza más adelante para sujetar la bombilla al cuello ajustable. Dependiendo de la linterna encuentras, quizás tenga que ajustar su LED en el cuello ajustable diferentemente. He intentado encontrar una linterna genérica que estaría disponible en un montón de lugar.

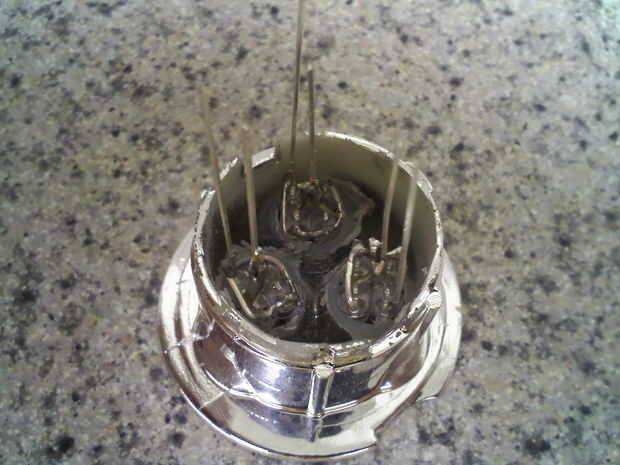

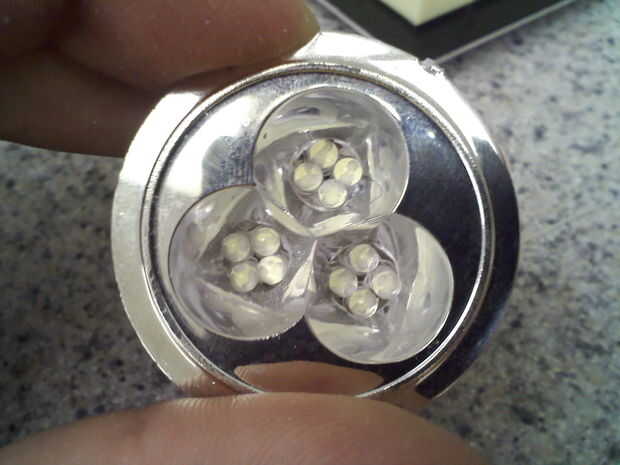

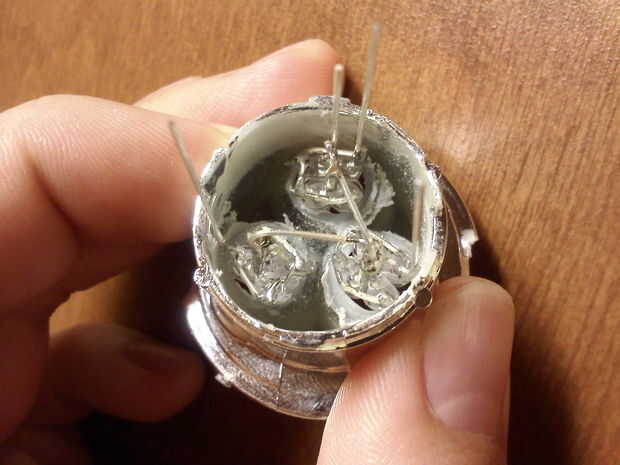

Paso4: usé una dremel llevó a ampliar los tres agujeros en el reflector. Entonces cada uno de los quad cuatro LEDs empujó en sus agujeros con los cables negativo hacia el interior. Doble y suelde los cables positivos y negativos juntos, completando la bombilla de LED de TRIPLE cuádruple!

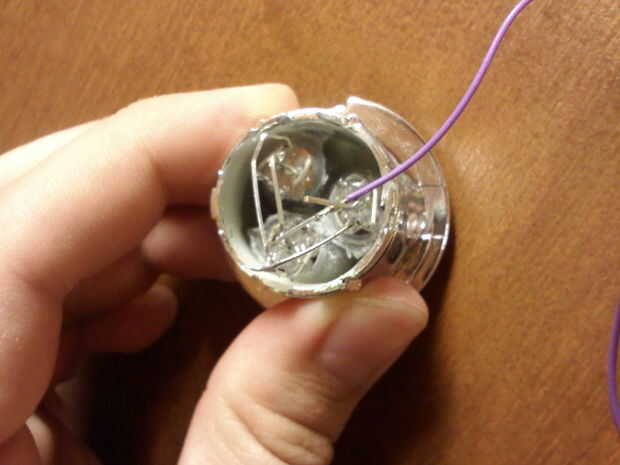

Yo entonces soldado en dos cables delgados, que más tarde serán alimentados por el cuello ajustable y soldados a la placa de circuito principal. También puse pegamento en cada paquete de LED quad para asegurarse de que permanecería en su lugar.
