Despertador binario de Arduino (8 / 16 paso)

Paso 8: El snooze sensor de contacto

El principio detrás del sensor de contacto es muy sencillo. Utiliza dos pernos; un pin de enviar y recibir pin. Una resistencia conecta los dos pasadores, y algo conductora, por ejemplo un trozo de papel de aluminio, es conectado al pin de recepción. La hoja funciona como un condensador

Cuando el enviar pin cambia de estado, el pin de recepción será también, pero con un ligero retraso, dependiendo del tamaño de la resistencia y el condensador. Si algo conductora, por ejemplo la mano, viene cerca de la lámina el capacitence cambiará. Esto hará que el retraso también cambiar, así que midiendo el retraso sabes si algo es cerca del sensor.

Hay una buena biblioteca que hace esta medición para usted, llamado CapSense, escrito por Paul Badger. Información sobre la biblioteca y una mejor explicación de cómo funcionan los sensores puede encontrarse aquí: CapSense biblioteca

Edificio el sensor de contacto :

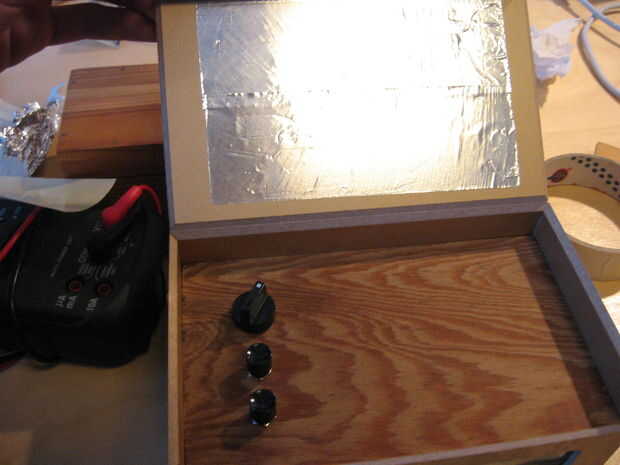

1. Coloque la cinta de aluminio o papel de aluminio en el interior de la tapa de la caja.

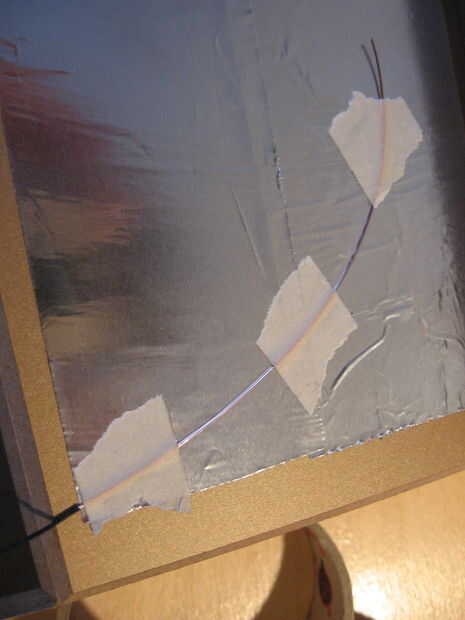

2. tira de la aislación desde el extremo de un alambre y cinta adhesiva en el aluminio.

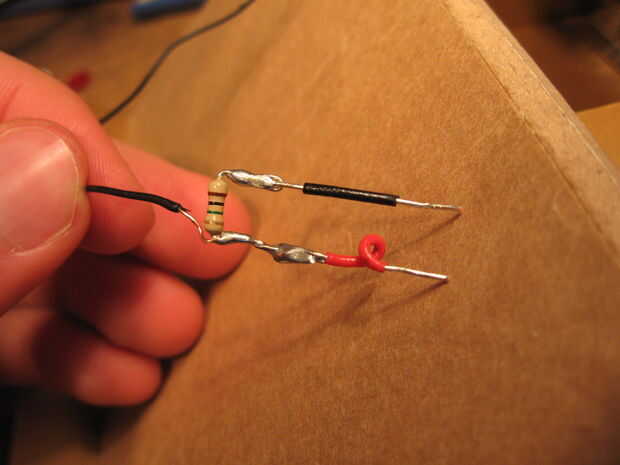

3. una resistencia MΩ 1 al otro lado del alambre de la soldadura. (El valor de la resistencia no es crítico, pero debe ser bastante alta, acabo de probar con lo que tener a mano y ve si funciona)
4. corte un pedazo de papel que cubre el interior de la tapa.

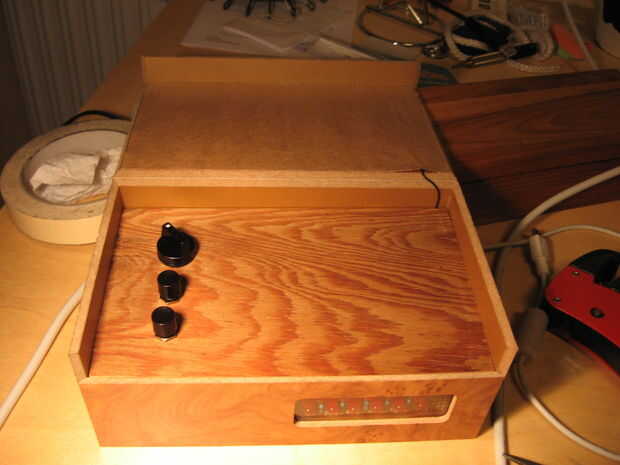

5. pegue el papel sobre el papel de aluminio.
