Desmontaje terminal VeriFone Vx570 pago

mejor disfruten este Instructable, me costo un trabajo pago terminal! Voy a explicar por qué más tarde.

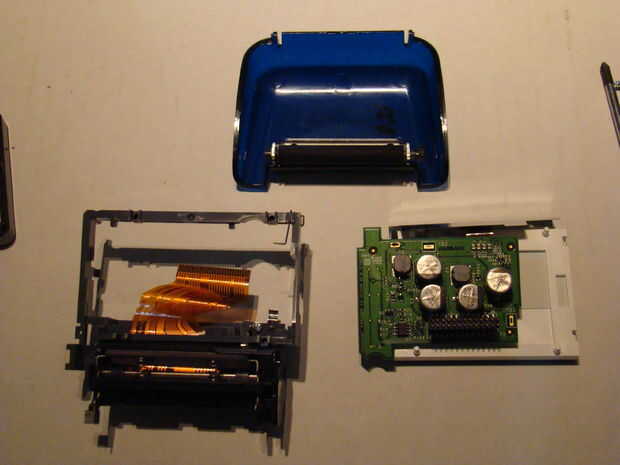

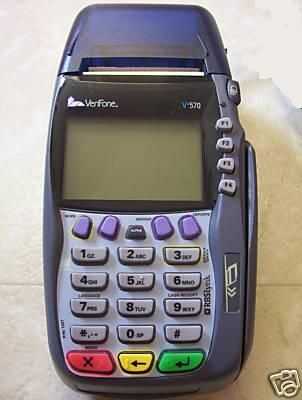

Yo estaba meandros alrededor de en el mercado de pulgas local en busca de algo interesante hack, cuando mis ojos acosados a una belleza sobrenatural no muchos llegan a ver: un terminal de pago sostenido de la mano. No sólo he sido buscaba algo con un lector de la raya, pero también una impresora térmica. Esos objetivos palideció en comparación con tener la oportunidad para hackear algunos equipos financieros ajustados. Siempre me he preguntado lo que verdaderamente asegure electrónica parecido y qué medidas de seguridad basado en hardware se tomaron. Por fin tengo mi respuesta y así vas!

Aquí está un video rápido del desmontaje y mis pensamientos iniciales sobre algunas de las funciones de chips.

Aquí y aquí tienen buenas introducciones sobre qué datos se almacenan realmente en tarjetas de banda magnética. Nos no centrando en ese nivel más, tanto así que uno los niveles de protocolo de datos y chip. Estará haciendo otro Instructable sobre cómo descifrar directamente información de cabezas de lectura magnéticas, que serán enlazadas aquí cuando se hace.

Circuitos de protección:

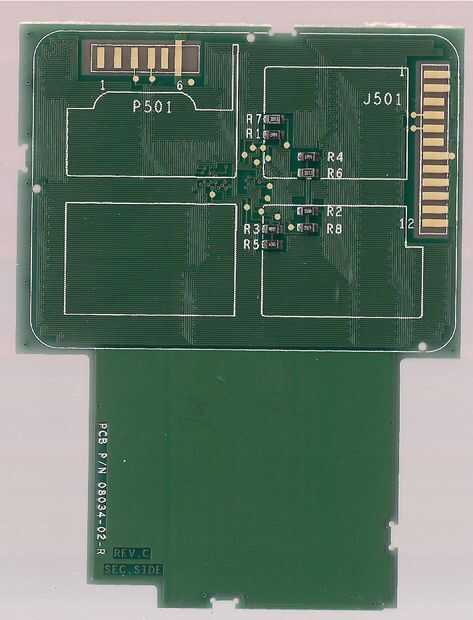

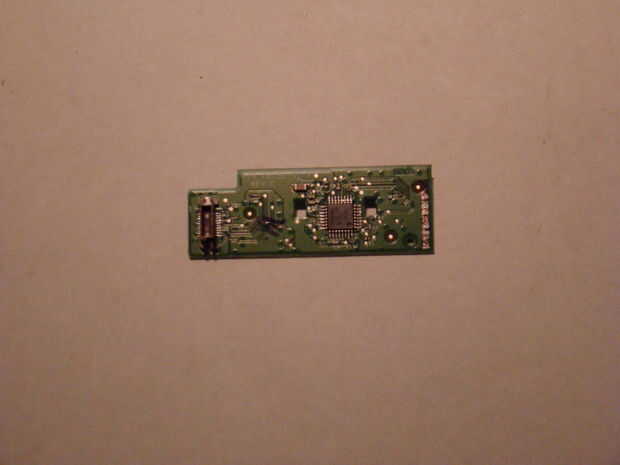

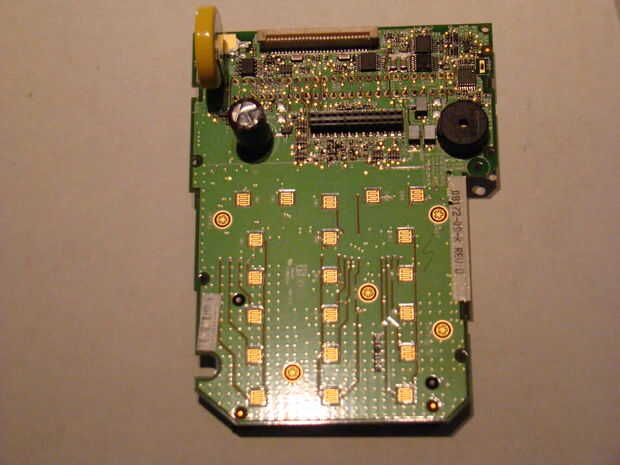

Además de la viruta del misterio, había un maravilloso interruptor escondido detrás de la pantalla de resorte. Cuando desmontadas, la pantalla lcd es empujado hacia fuera y abre dicho interruptor. Creo que en cuanto que el interruptor es abierto, un poco es movido de un tirón en alguna parte y el dispositivo entra en modo de bloqueo. Planeo en el análisis de la Junta de comunicaciones cuando pone en marcha ver si hay una manera de forzar el dispositivo de bloqueo. Si tengo éxito, voy a hacer un nuevo Instructable y enlace a él aquí. Lo que realmente aspira es no hacer ningún análisis de paquete ni certificado de suplantación de identidad antes de él murió. Hubiera estado bueno subir los archivos de la tapa para que la gente podría identificar los patrones mientras que... uh... tomar café. Si usted sabe de un foro antiguo crujiente con buena información sobre el tema, me avisan en los comentarios y a enlazarlo aquí.

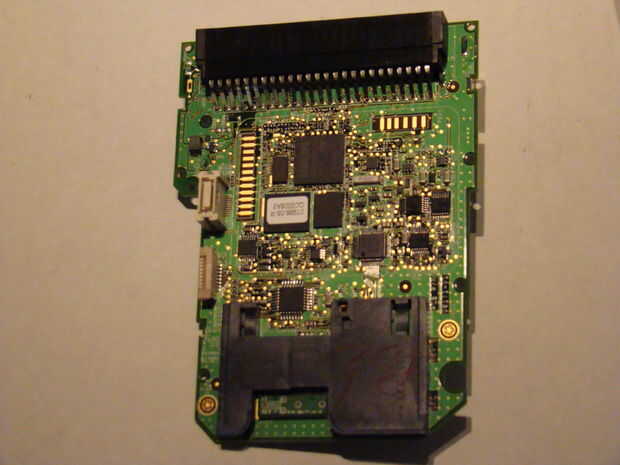

Para aquellos de ustedes cómo no quieren utilizar imágenes avanzado mejora de software para determinar los distintos nombres de chip de video, he incluido una lista y descripciones básicas.

Samsung s3c2410al-20
CPU de 200mhz SoC

cy62177dv30ll
32Mbit SRAM

mrd531b Triple canal F2F decodificador IC

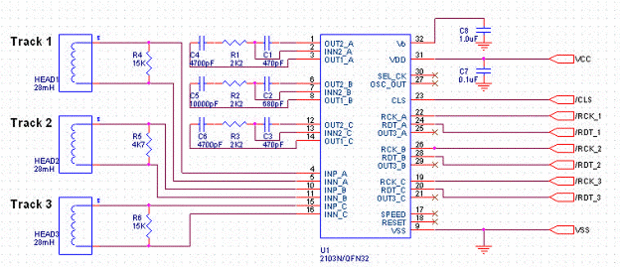

Utilizado para decodificar los datos procedentes de la cabeza magnética. Mira el diagrama que tengo de la hoja de datos. Como se puede ver, el chip encarga de la conducción de las cabezas magnéticas y todo.

8007b_c3 doble interfaz multiprotocolo IC tarjeta
Parece comunicarse con tarjetas usando la brujería, por lo menos eso es lo que puedo averiguar de su hoja de datos. Es muy vaga en cuanto a cómo y qué se comunica con.

Interfaz de la tarjeta IC Dual TDA8020HL
Como la brujería anterior chip, excepto que se comunica específicamente a través de I2C. Me hace pensar que estos 2 ICs probablemente comunicarse a través de I2C y sirviendo el mismo propósito.

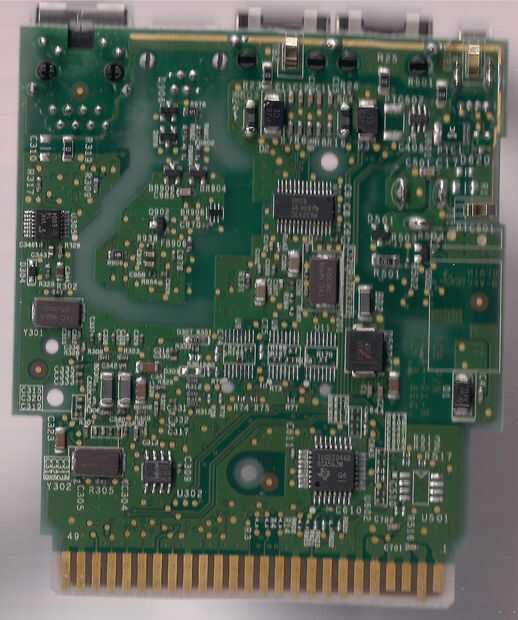

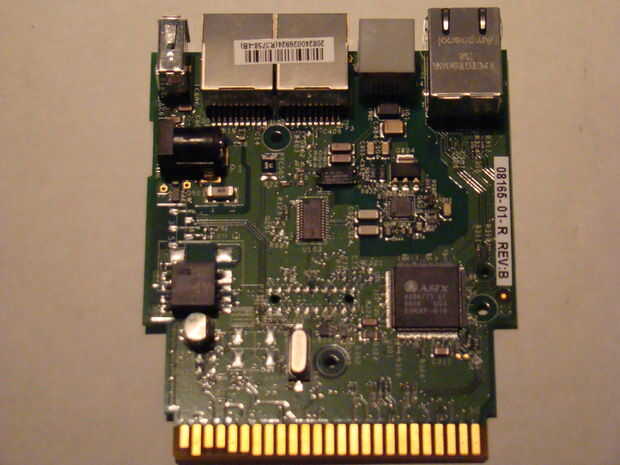

AX88772 USB 2.0 a 10 / 100M Fast Ethernet Controller
Hace lo que dice en la lata. Aparece para conectar vía el hub de 4 puertos a bordo

TUSB2046B 4 puertos USB
También hace lo que dice en la lata. Si mi maquina estuviera todavía vivo, me hubiera gustado ver qué comunicaciones permite que el terminal vía USB. Incluso podría ser posible emular otra interfaz de red mediante el puerto USB y pseudo-no-intrusiva registro de paquetes.

VeriFone 08233-01-r

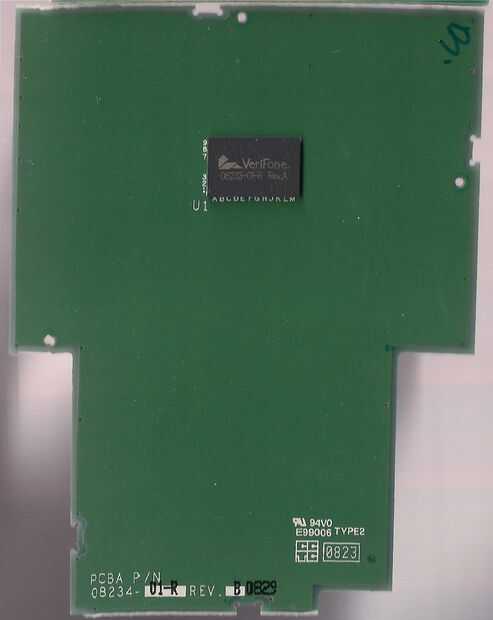

La primera persona en identificar lo que realmente hace este chip misterio será 20% más. No sólo hay muchos rastros de circuito en el peculiar circuito, pero también hay huellas de grafito que rodea el tubo vertical. En caso de duda, supongo que la seguridad. Puede ser control ruido de RF de señales extrañas. No es una coincidencia que cubra toda la circuitería de procesamiento principales.

Si usted tiene preguntas o sugerencias sobre dónde ir ahora con este dispositivo, enviar un correo electrónico a mi cuenta de gmail, jerzmacow.
