Paso 2: Paso 2: ataque a la Radio...

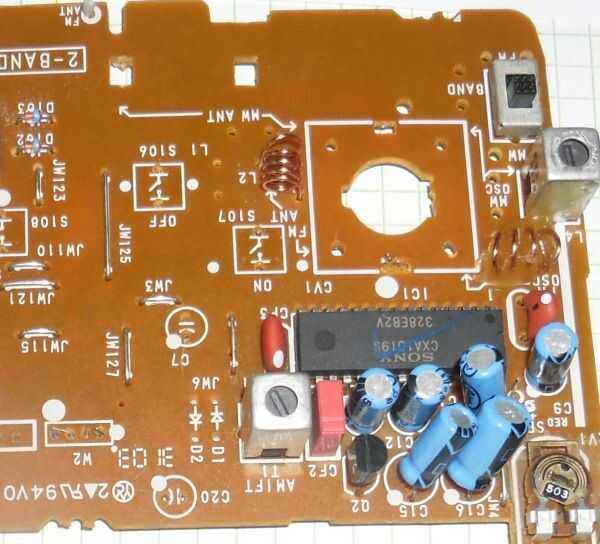

Estoy agregando un paso más en este Instructable así podemos hablar mas sobre la radio. Este dispositivo se conoce como un radio-reloj y básicamente se divide en 2 partes. La foto de arriba muestra la 'radio' la mitad de la placa pc, y como se puede ver, muchas de las piezas de este tablero ya se han almacenado en mis piezas cajas y cajones. :)
Lo que queda es el chip especializado (IC) y sus componentes circundantes. Hay electrolíticos media docena o así, y conservas de metal 2 bobinas. Uno de estos (hasta en la esquina lejana derecha) es la bobina del oscilador de onda media - el otro es el transformador si MW para la banda de radio AM. Estas bobinas pueden ser t muy difícil quitar y reutilizar, así que mucho cuidado debe ser utilizado en la desoldadura de la Junta Directiva. Tal vez el uso de desoldering braid (conocido localmente como "Mecha de soldadura") es la mejor manera de en - el uso de calor mínima, sólo desoldar un perno de bobina de IF a la vez, permitiendo el tablero y pistas para recuperar entre cada intento.
También hay 3 'pequeñas cosas rojo'. Son los filtros de cerámica o resonadores, también que ver con el AM y piezas de FM de templar la sección. Polyvaricon condensador tuning y la bobina de sintonía ya han desaparecido, pero puede ver también, algunas otras partes como la 2 pequeña del alambre de cobre bobinas - éstos son parte del circuito FM y el condensador de sintonización Ayude a seleccionar las estaciones en la banda FM. Hay un transistor y un par de diodos de Schottky muy pequeño a la izquierda del tablero. Prueba y recuperarlos si es posible.
El IC principal es especial y probablemente no merece la pena recuperar. Incluso si tienes t especial de herramienta desoldadora hacerlo, no es vale la pena. Las pequeñas partes de la cosecha y almacenarlas lejos para un 'rainy day' cuando usted no puede salir, o su tienda local puede no vender lo que puede compactar fácilmente. abajo en la esquina derecha, se puede ver un trimpot de 5 kohm. con un botón básico instalado, esto se convierte en el control de volumen para el amplificador de audio, que parece estar dentro de la viruta.
