Paso 7: XBee
Las radios XBee proporcionan una conexión entre la frambuesa Pi (que está conectado a la Wi-fi y decide lo que quieras) y el Arduino (que controla el signo). Bajo condiciones ideales (línea de visión, sin obstáculos, sin precipitación, etc.), las series 2 XBee 2mW radios pueden comunicarse a través de unas 100 yardas.
Configurar el Coordinador XBee
Fuera de la caja, las radios XBee se configuran con el firmware "En el Router". Este es el software básico para recibir comandos de otro XBee configurado con "Coordinador en" firmware. El coordinador y el router están en pareja, y cualquier comandos son enviados a los pines seriales en uno serán transmitidos y enviados a los pines seriales en el otro. Es como si tienes un cable serial conecta los dos.

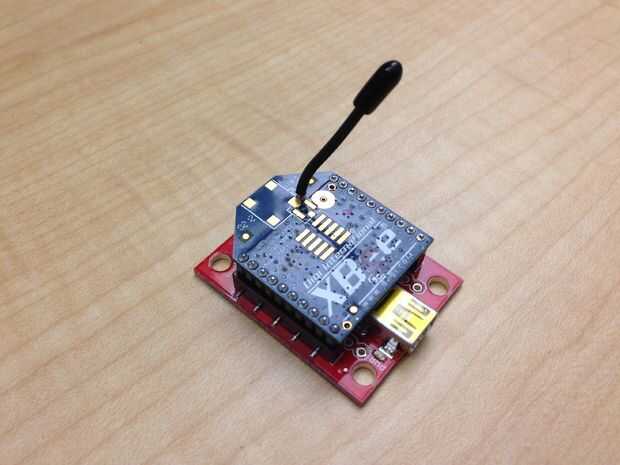

Usted necesitará descargar e instalar el software de configuración XBee, llamado Digi XCTU, desde aquí. También necesitarás un XBee USB Explorer y mini cable del USB que le permitirá conectarse a un XBee desde tu ordenador y reconfigurarlo. Enchufe su segundo XBee en el explorador, enchufe el explorer en el ordenador. Iniciar el software XCTU y cambiar el firmware de lo XBee a "Coordinador AT." A continuación, cambiar la configuración de destino dirección de alta y baja de dirección de destino para que coincida con el número de serie de lo XBee que conectado el Arduino (usted lo escribió hacia abajo, a la derecha?). Es el único cambio necesitado.
Pruébalo
Encender la señal. Ahora puede enviar el "+11111111-" estilo comandos del software XCTU desde tu PC sin cables!
Conecte el XBee a la frambuesa Pi

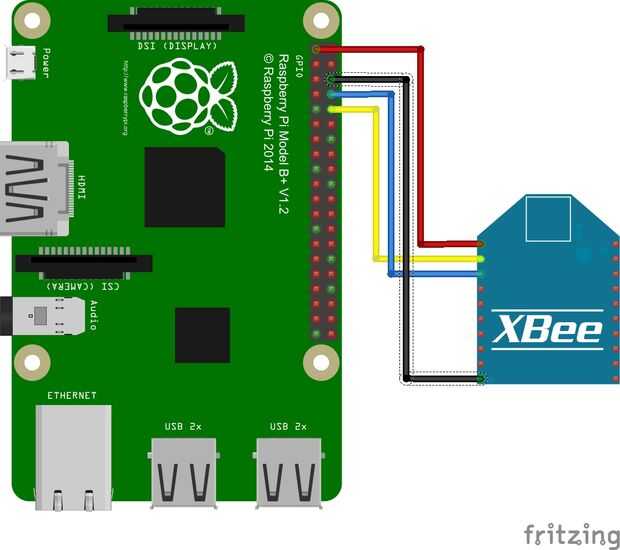

El XBee funciona a 3.3V, como el Raspberry Pi. Así, usted puede conectar directamente el XBee a la frambuesa Pi con sólo 4 cables--ver el esquema. Usted necesitará un par de cabeceras de XBee en el XBee breakout Junta de soldadura. Cortar un extremo de los cables puente de cuatro F/F y luego soldar 4 cables a lo XBee breakout (3.3V, tierra, duda / TX y DIN / RX). Enchufe los extremos femeninos en el Pi de frambuesa (pines 1, 40, 42 y 41 respectivamente). Tenga en cuenta que el RX pines de TX se cruzan, el XBee DOUT va a la RX de RaspPi, y el DIN del XBee va a la TX RaspPi. Mueva la radio XBee desde su explorador de XBee a la Junta de arranque conectada a la frambuesa Pi.
Cubrir el fondo de lo Xbee breakout junta con cinta aislante para que no corto hacia fuera contra el Raspberry Pi cuando está sentado en él.
