Deslizar el brazo de la grúa (6 / 6 paso)

Paso 6: El cuadro

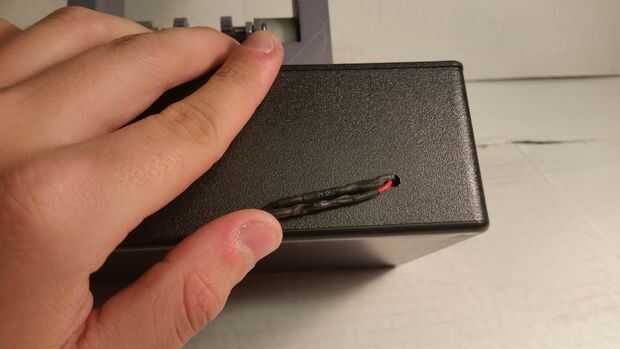

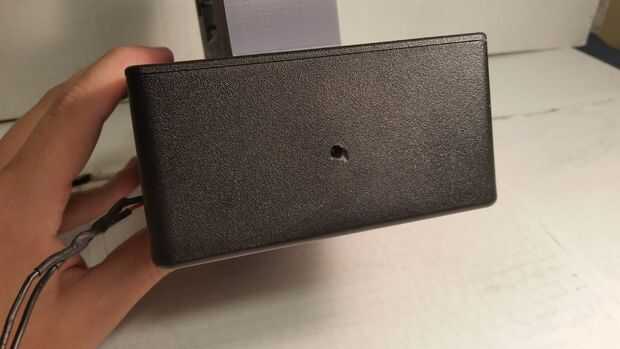

Ahora que todas las piezas se ensamblan, se puede preparar el cuadro de proyecto. Empezar por perforar agujeros correspondientes de la base de la tapa. Entonces, tienes que perforar 2 agujeros más. Uno debe ir en el lado más corto. Este agujero es para el Sensor de infrarrojos. El otro agujero, en uno de los lados más largos, será para los cables de la fuente de alimentación.

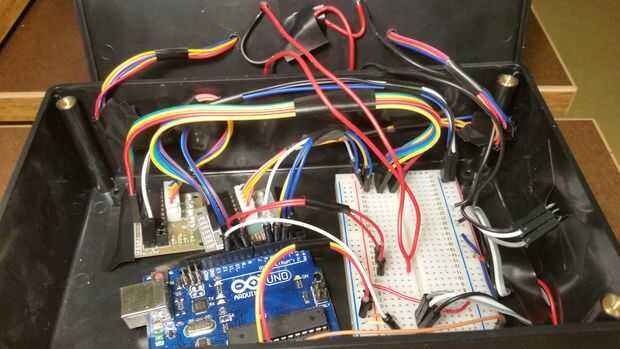

Coloque el sistema de control en el cuadro de proyecto. El protoboard se puede encolar o pegada. A continuación, pase el sensor a su agujero con los cables de puente y péguela en su lugar. Asegúrese de que el sensor se ajusta en el agujero bien o no puede leer bien. Ejecutar las líneas de energía y estos de cinta abajo así.

Después de que los cables se han organizado (o no), puede pasar los cables de la base por la tapa y enchufe de que ellos hacia la placa. Para sobrehilar cosas, soldado los LEDs directamente a su homólogo, conectando el positivo al negativo en serie. Esto puede luego ser pegado a la tapa para mantenerlos fuera del camino.

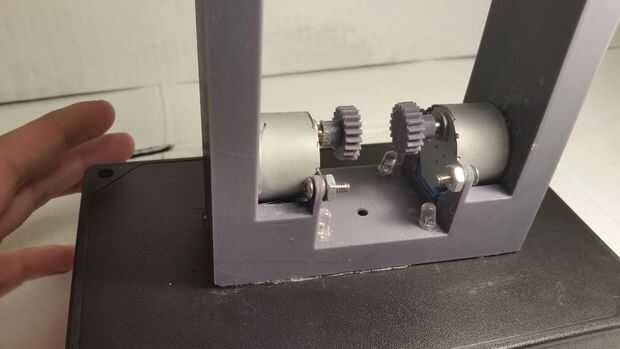

Con la caja completa, el brazo de grúa corredera es ensamble casi completamente! Para obtener el brazo de la grúa corredera cargado en la base, simplemente presione el botón de carga se establece en el código y guie el estante sobre los motores. Una vez que la grúa se ha cargado, ¡ Felicidades! Has completado este Instructable. Espero que disfruten este proyecto!
