Desconcierto del tesoro abre usando twitter y energía inalámbrica (7 / 10 paso)

Paso 7: Cuadro 3: el cofre del tesoro

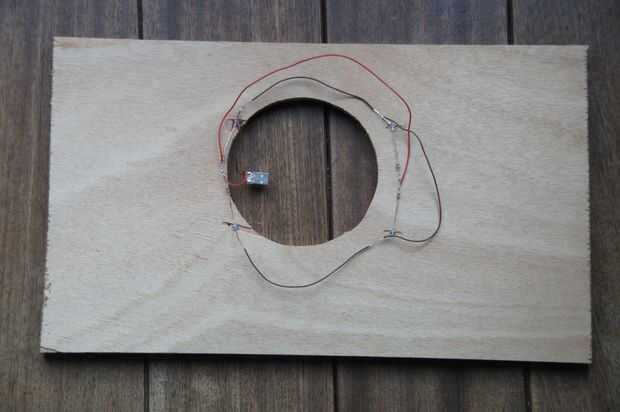

Corte la tabla para el tamaño de la (dentro de la) del tesoro. Poner (aunque no pegue!) el tesoro mapa en la tabla y hacer un pequeño agujero con un clavo o una aguja donde usted quiere el cofre del tesoro para ser. Tomar el mapa de la tabla, poner el cargador en el centro de la estenopeica acaba de hacer y dibujar un círculo sobre un centímetro más grande que la estación de carga utilizando un rotulador. Cortar ese círculo de la tabla utilizando una sierra de calar.

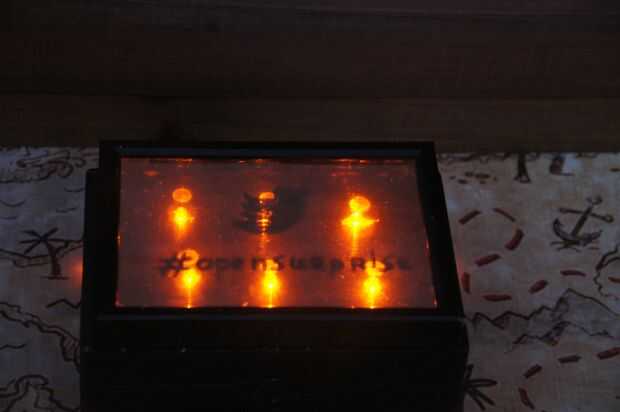

Configurar la estación de carga en una tabla y gancho para arriba. Coloque la tabla sobre la estación de carga, con la estación esté ajustada en el agujero recién cortado. Pero la caja de la electrónica en la estación de carga de tal manera es potencia (LEDs en la tapa de luz). Marque la ubicación de las esquinas de la caja electrónica en el tablón: estos serán la ubicación de los LEDs. Perforaciones de 4 mm en la tabla en el lugar marcado. Empuje en el LED (desde abajo)!. Asegúrese de que saber qué pata del LED es el cátodo y cual es el ánodo. Al igual que con los LEDs en la tapa de la caja de la electrónica, soldar resistencias de 220 ohmios a los cátodos. Que soldar los cables que se conectan todas las resistencias y otro cable que conecta todos los ánodos. Desarmar un viejo enchufe del USB y utilizar la soldadura que los ánodos 5V y las resistencias van al pin GND del conector USB. Si no está seguro: medir con un voltímetro.

Perfore un agujero de 10mm en la parte posterior de la caja lo más cerca posible de la parte inferior. Alimente el cable de alimentación de la estación de carga a través de este agujero. Usando algunos trozos de la tabla, hacer "pies" (ver foto) para elevarlo. Ponga el cargador en el círculo sólo recortar y deslice la tabla en su lugar. Meter el enchufe USB en el puerto USB de la estación de carga. En este punto: comprobar si está conectado iluminan los LED cuando la carga de la estación. Si lo hace: hacer un baile feliz. Que pegue el mapa del tesoro en tablón y envolver la caja grande en papel de regalo!
