Descodificador

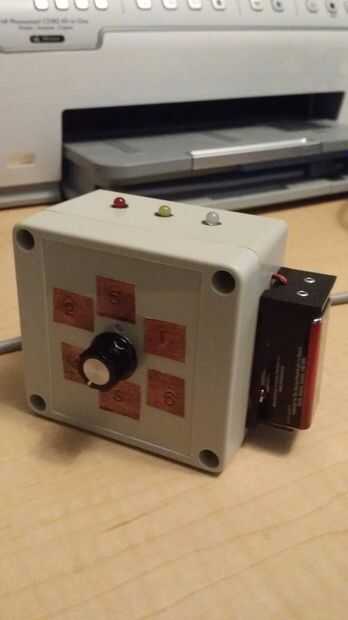

esto es un descodificador secreto para una sala de geocaché o escape. Hay un interruptor rotatorio de 12 posiciones. Yo uso sólo 6 de los pines (las otras 6 posiciones actúan como un interruptor 'off'). Se puede utilizar un conmutador de 6 posiciones. En este caso, sugiero la adición de un interruptor de encendido-apagado.

Posición 1: LED rojo se ilumina. (Interruptor está señalando el #4 en la placa delantera)

Posición 2: N/A (apagado)

Posición 3: LED amarillo se enciende. (Interruptor es apuntando a la #2 en la placa delantera)

Posición 4: N/A (apagado)

Posición 5: LED azul se ilumina. (Interruptor está señalando el #5 en la placa delantera)

Posición 6: N/A (apagado)

Posición 7: Rojo y amarillo LED están iluminado. (Interruptor está apuntando a la #1 en la placa delantera)

Posición 8: N/A (apagado)

Posición 9: Rojo y azul LEDs se iluminan. (Interruptor está señalando el #6 en la placa delantera)

Posición 10: N/A (apagado)

Posición 11: Amarillo y azul LED son illuminted. (Interruptor está señalando el #3 en la placa delantera)

Posición 12: N/A (apagado)

El código utiliza 6 colores, que corresponden a un # en la placa delantera. 3 colores primarios (rojo, amarillo y azul) y 3 colores secundarios (naranja, morado y verde).

Ejemplo:

Que tenga una cerradura de combinación con los colores morado, azul, naranja y verde. Esto indicaría que el código es de 6-5-1-3. Púrpura se compone de azul y rojo. Cuando el conmutador está indicando hacia el #6 en la placa delantera, el rojo y azul LEDs se iluminan.

Video:

[Play Video]
