Descarga estática juguete

convertir un bulbo fluorescente compacto usado en un juguete de descarga de electricidad estática que alienten a sus hijos a zap antes que freír su equipo informático.

Esto es simplemente una bombilla CFL utiliza los circuitos quitado y la bombilla con cable directamente al enchufe. Uno de los cables de la toma se une a una pequeña cantidad de metal que toca, el otro está conectado a tierra. Tarda unos 15 minutos para hacer, ya si rescatar algunas de la electrónica de la bombilla (y que aquí no?).

Piezas: lámpara usados fluorescentes compactos (CFL), zócalo de la bombilla, grano, cintillo, prensar conectores, base de madera.

Lo único importante aquí es la bombilla CFL, el resto puede ser lo que desea. Esta versión es cruda porque hice muy rápidamente sólo para probar el concepto. También se trabajarán otros bombilla de descarga de cualquier tipo o un neón.

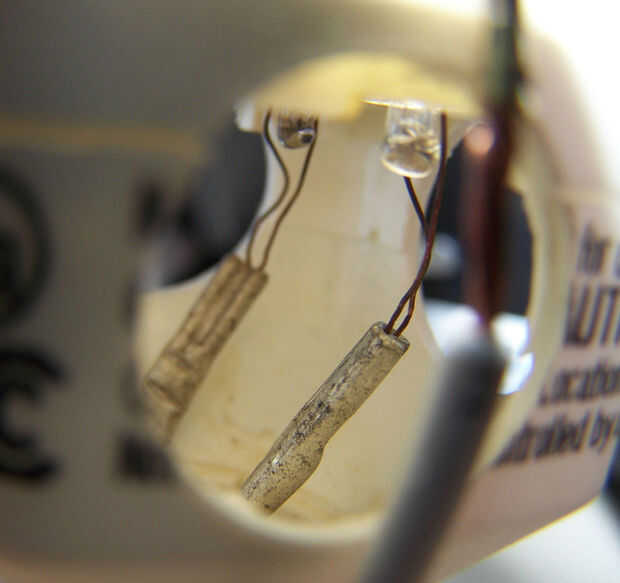

Procedimiento: abrir la base de la CFL con cuidado sin romper la bombilla. En mi versión "elegante" solo baja 3/4 pulgada agujeros perforados con una broca Forstner (no una broca...) en cada lado y me vino aparte. Si no quieres perforar cerca de un bulbo de cristal, la base se levante aparte. En esta lámpara de IKEA los cables por el tubo de vidrio se son sólo encajan en la placa de circuito para que los circuitos aparte viene muy fácilmente. Retire toda la electrónica, dejando lo que los cables se vienen de la base. El bulbo tendrá cuatro hilos, un par en cada extremo. Engarzar cada par junto con uno de los alambres base (ver foto). En este bulbo el alambre base central tenía un componente en el que el cable demasiado corto, así que tuve que soldar un nuevo cable en su lugar. El cable sólo atraviesa hasta el centro de la base. Asegúrese de que los dos cables dentro de la toma de corriente no pasan cerca unos de otros para que la descarga estática no eludir la bombilla.

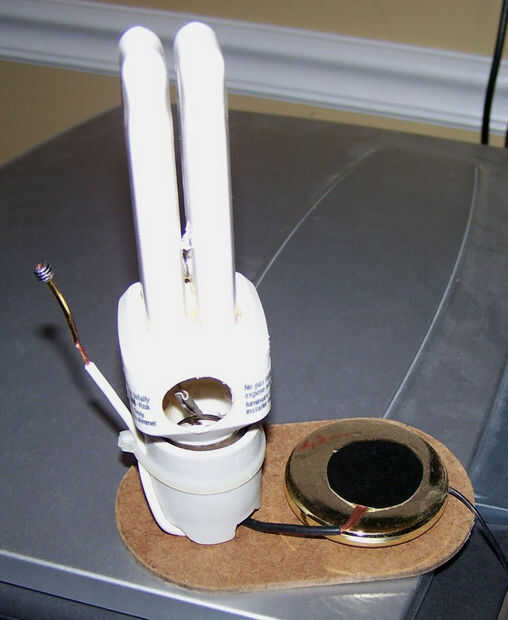

Montaje de la toma a la base de madera, un alambre hacia fuera y poner una gota en el extremo, el otro cable a tierra. Sostenían el alambre del grano de toque con un cintillo alrededor de la toma de corriente pero su posición no es crítica. Tornillo en el modificado CFL y listo.

En este ejemplo yo con cinta el cable de tierra a mi disco de descarga de latón existente pero eso fue sólo por conveniencia. El talón permite una descarga fuerte buena; pero si alguien, decir a su esposa, no como un buen zap fuerte que sólo puede dejar el extremo trenzado del alambre que se extiende el zap y hacerlo menos notable. Esto también reducirá el brillo de la bombilla.
