Paso 5: Prueba las conexiones
Entonces, pensé que esto es un buen momento para comprobar las conexiones que había hecho, comprobando tres posibles errores: yo corto circuito el botón con mala soldadura, la soldadura no era lo suficientemente buena o yo no hubiera roto las conexiones de la columna correctamente.

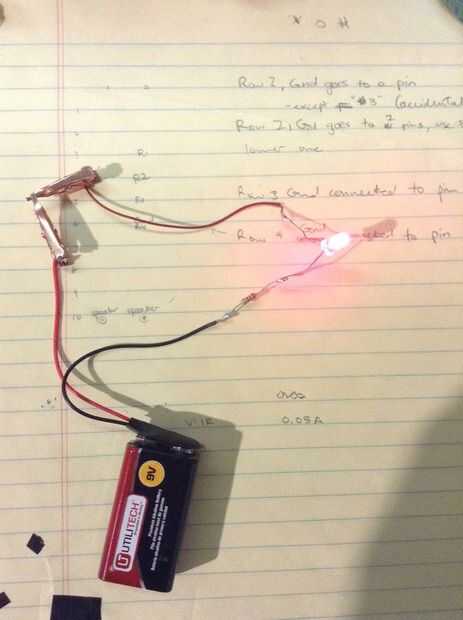

Para hacer esto, hice un circuito simple que consta de una batería de 9V, LED rojo pequeño, algunos cables, dos clips de aligator y una resistencia de Ohm 260. No estoy seguro sobre las especificaciones de lo LED, pero sabía que podía manejar al menos 2V y 20 mA (o 0.02A) usé los números para el cálculo de la resistencia y entonces utiliza una resistencia más fuerte *. He publicado una foto simple del circuito de la figura 1.
Coloque los botones de goma y la placa de circuito en el teléfono (era un poco más difícil atornillar los soportes debido al cableado) y luego conectado a un extremo con el conector que suministra energía a la fila y el otro clip de uno de los botones en esa fila. Luego oprimió el botón, el LED de iluminación si había una conexión apropiada. Luego probé las teclas alrededor de este botón para asegurarse de que yo había cortado las columnas correctamente. Os adjunto un vídeo de esta prueba.
Después de encontrar que las conexiones eran buenas, me mudé.
* Soy perezoso y utiliza este calcuator para encontrar la resistencia adecuada. Su calcultions puede ser diferente a la mía si está utilizando una batería o LED diferentes.
