Desarrollo de una pieza 3D impreso - Prusa Mendel pelo secador calienta cama montar (18 / 46 paso)

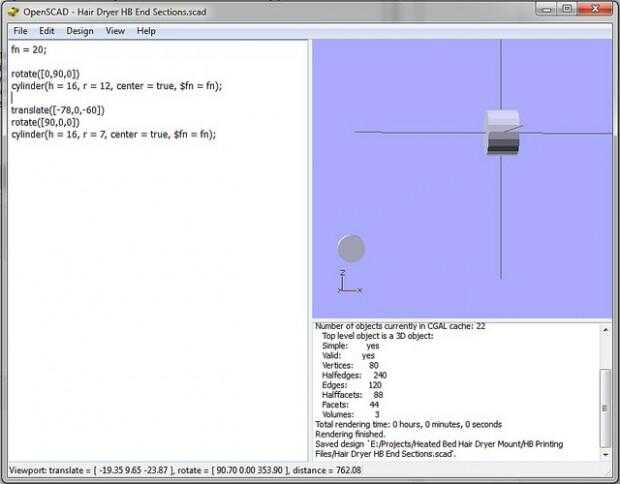

Ahora sacaré los cilindros para los ganchos de varilla a-frame.  Refiriéndose a mi dibujo, es necesario traducir en la dirección z-60 mm y en la dirección x-86 mm con respecto al centro del cilindro en la parte frontal.  Desde la cara delantera del cilindro es de 8mm positiva del origen, traduzco-78 mm (-86 mm - 8 mm).  Además, necesito girar los cilindros de 90 grados sobre el eje x.  Puesto que las barras de la estructura a unos 8mm de diámetro, hará que el diámetro de los cilindros de 14mm... No quiero que estas demasiado gruesa o serán muy difíciles de instalar...  Voy a hacer la longitud (altura) de 16mm... para la consistencia...  Asegúrese de traducir antes de hacerlo girar... importa el orden...
