Desarrollo de un proyecto de firefly ATtiny utilizando el IDE de Arduino y su (7 / 9 paso)

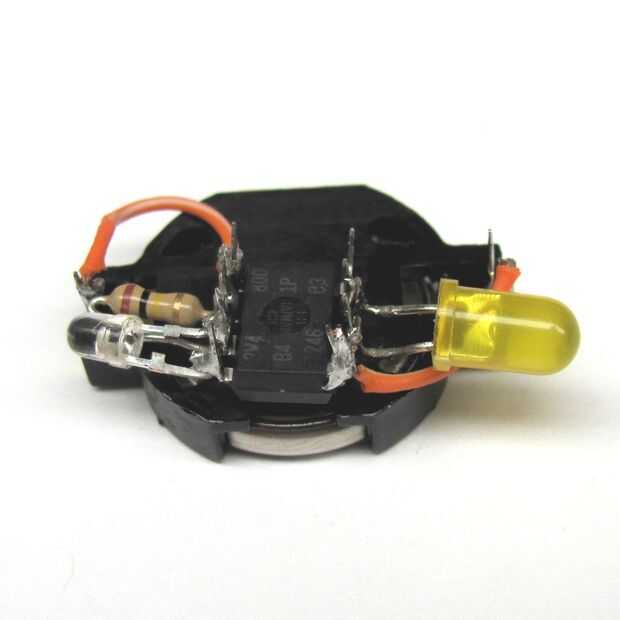

Paso 7: Construir un circuito de ATtiny independiente usando la célula de la moneda

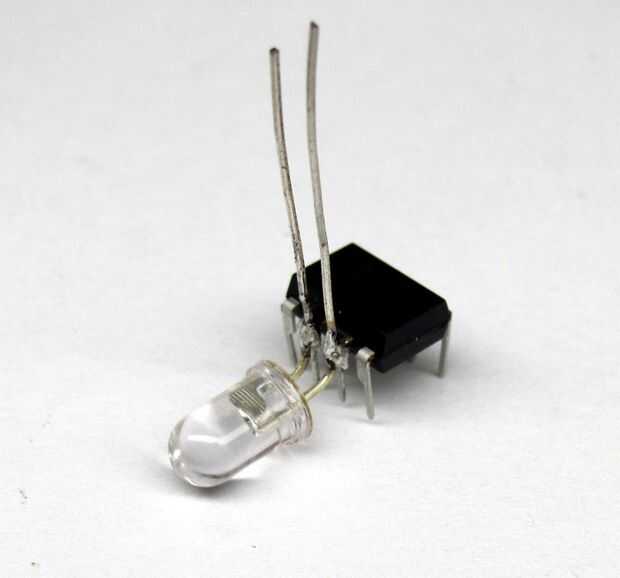

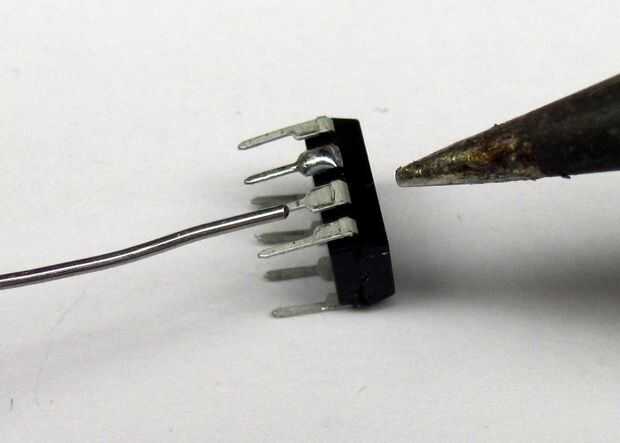

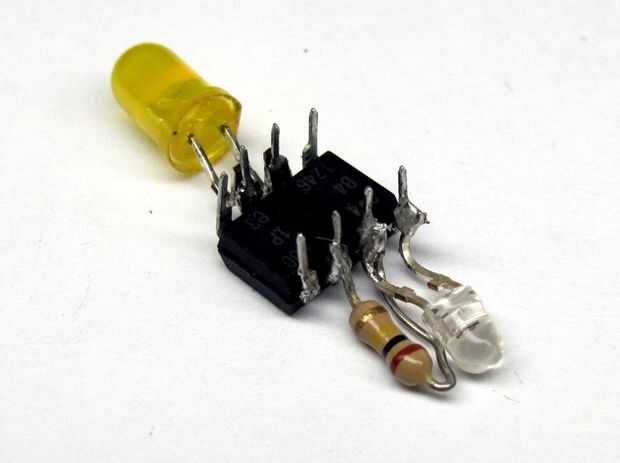

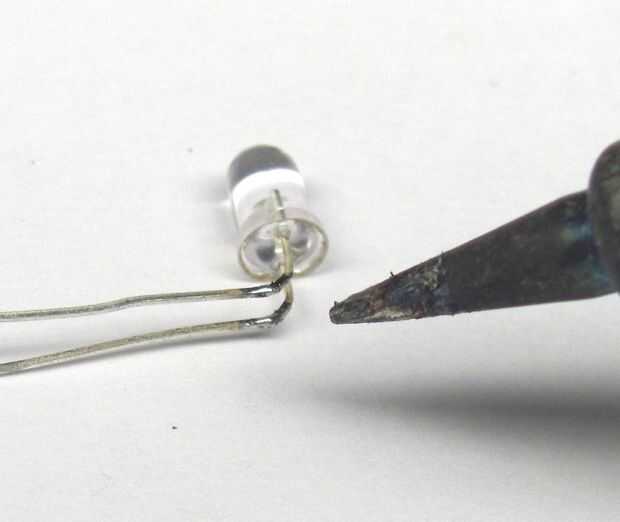

Ahora tenemos un ATtiny código corriente de circuito de prototipos estamos contentos con que trabaja. Tiempo para construir uno de verdad. Una de las cosas que me interesaban en proyecto firefly original de Karl era que él no utiliza una placa de circuito. Es un poco difícil y toma algún ensayo y error, pero se puede hacer. Si el chip se coloca en es nuevo, todavía será posible colocar en un programador o breadboard para actualizar el código más tarde si es necesario. También voy a seguir su ejemplo de eliminar la resistencia limitadora actual. Que podamos llegar lejos con eso ya que estamos usando PWM y no aplicación de corriente continua. La resistencia interna de la célula de la moneda también nos mantendrá de hacer estallar un LED (usarlos para probar LEDs todo el tiempo).

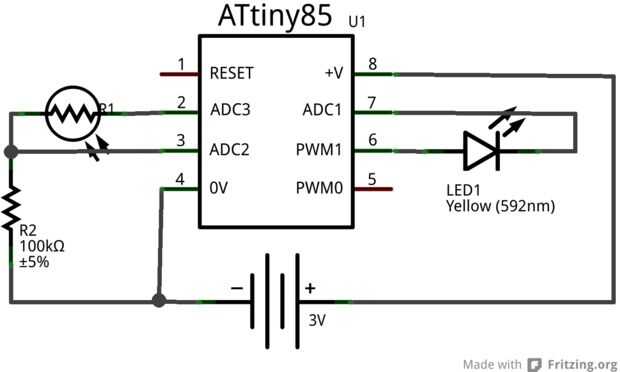

ADVERTENCIA: Para reducir al mínimo el número de parte, y como estamos usando una célula de la moneda de 3V y PWM, voy a omitir la resistencia limitante actual para el LED. Con esto en mente, debes enganchar esto hasta un programador suministra 5V y encender el LED completo, se va cocinar en poco tiempo. Estáis avisados.
