Paso 4: Módulos: potencia
Estás siempre va a necesitar energía; en un proyecto independiente, en un recinto cerrado o en un protoboard.

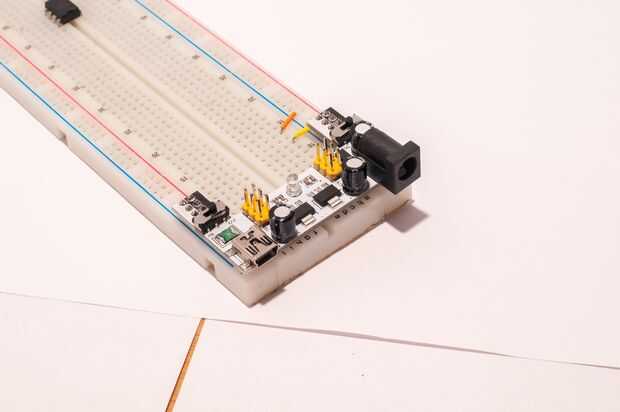

Si usted es el prototipo, debe siempre tener uno de estos (pic.1). Puede suministrar 5V o 3.3V para cualquier sensor o módulo que tiene. Es versátil y debe, que corrí a trabajar con algunos de 3, 3V los dispositivos, así que decidí comprarlo después de mucha frustración.
Siguiente parte es para proyecto de arduino sola del soporte de conexión y alimentación USB. Estás siempre va a necesitar:

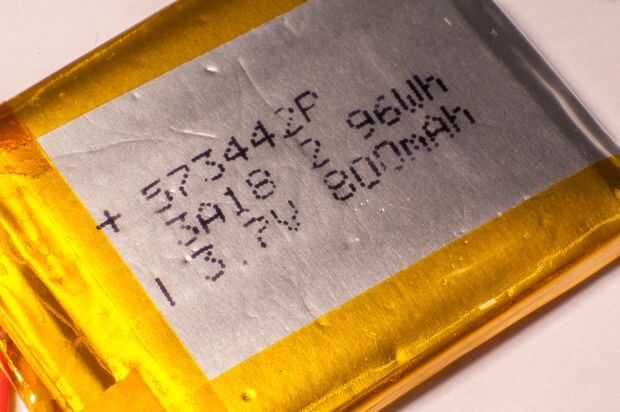

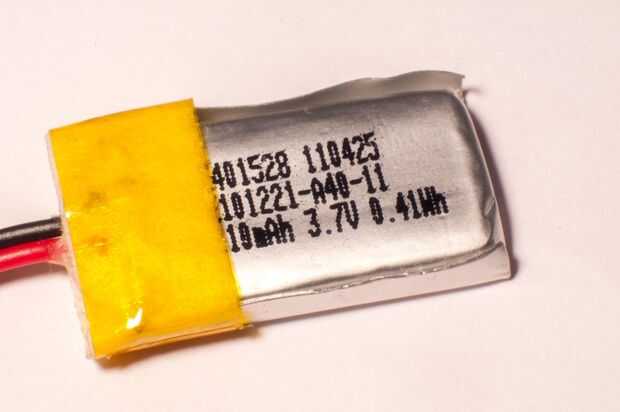

-A batería lipo (Fig. 2, 3); Te recomiendo estos 3.7V baterías de Li-Po de 1 célula de 100mAh a 800/1000mAh con sobre todo usando 800, pero también de 100mAh con sólo pequeños módulos.

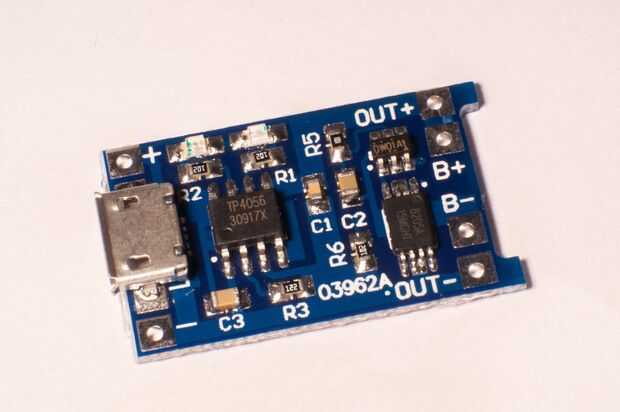

-Un cargador de batería (Fig. 4); Este es mi favorito cargador. No sólo carga la batería, también tiene un bajo protección de voltaje y corto circuito. En cuanto a aquellos que no saben, baterías de lipo puede ser descargan abajo 2, 6V / 3V. Si es así, la batería podría hincharse y terminar lanzando lejos. Es necesario para poner un proyecto en un recinto o simplemente por prevención de prototipos. Obtener algunos de los de ebay. Yo se un link todo elemento / por lo menos sus números de modelo en una sección separada.

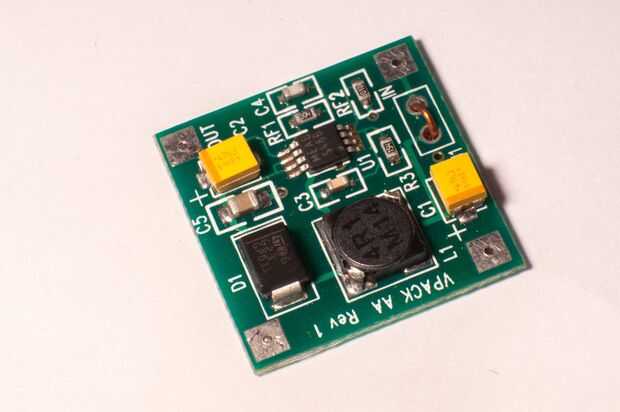

-Un convertidor (Fig. 5); Algunos de ustedes gente electrónica saber esta frase. Es un interruptor modo DC-DC converter, que aumenta la tensión. Generalmente, usted verá 1 celdas li-po/3, 7V a 5V como el de la foto. Toma el voltaje de la batería que va de 4, 2V lleno a 3/2, 8V vacía y eleva hasta 5V, que es un voltaje de funcionamiento de Arduino. La mayoría de proyectos arduino puede incluir 3.3V arduino y otros dispositivos, por lo que usted piensa que no necesitarán un convertidor. Bien, cuando la batería esté en es máximo, el voltaje es demasiado alto y cuando ella ' s en su punto más bajo, es demasiado baja. Voy a utilizar un convertidor buck-boost (acelerar el paso de abajo) que tiene un perno sellectable de 3, 3V o 5v. Y no es la única razón. Tal vez están trabajando con sensores o op amperios y en algunas de mis referencias de voltaje de casos, que necesitan como fuente constante como sea posible. No quiero op-amp dando diferentes nubmers en tensiones más bajas. Esto es una necesidad tiene, algunos de estos obtener o comprar cargador lipo y buck boost convertidores como el estoy goning para listar en la lista de sparkfun.
