Desarmar un foco fluorescente compacto (3 / 7 paso)

Paso 3: Entonces ¿qué tenemos?

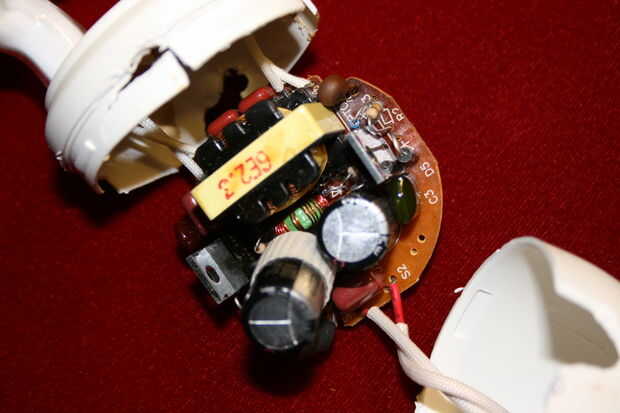

creo que el CFL tres "Lastres" son de un equivalente a 60W IKEA quad-tubo de la lámpara, una lámpara de 75W-equiv anónimo espiral y una lámpara de 100W-equiv espiral. Los circuitos parecen ser relativamente similar (vea las páginas siguientes), y tienen componentes similares. Otros CFLs pueden tener diferentes componentes internos; Proveedores están haciendo circuitos basados en IC CFL lastre con variadas cualidades mejoradas. Estos tres parecen tener circuitos bastante "tontos".

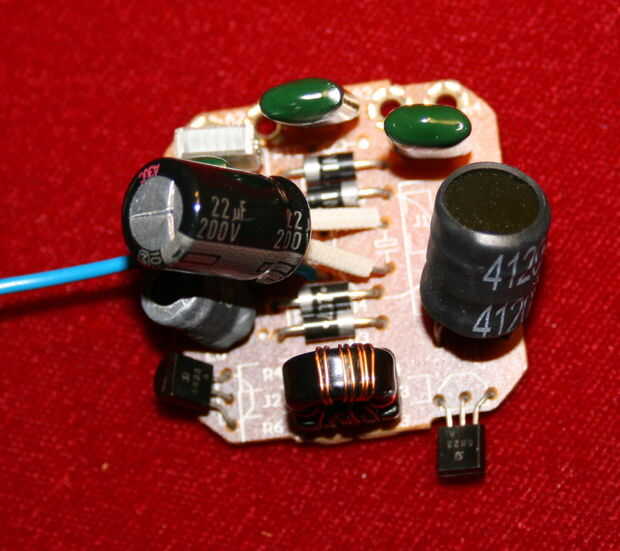

(moderado) Diodos de tensión alta
(moderado) Condensadores de alto voltaje - algunos de estos tienen lleva largo agradable así que se pueden acortar apagado sin incluso necesidad de desoldarlos.
Inductor de la grande - orden 2,5 milli-Henrios para una lámpara de 20W.
Más pequeño Inductor - valor exacto desconocido.
Transformador toroidal (útil para Joule Thief!)
Transistores de alto voltaje o Mosfets
Una variedad de resistencias.
De alto voltaje, High-temp "espagueti" - Esto es generalmente silicona recubierto fibra de vidrio; cosas utiles en ciertas aplicaciones y difícil de encontrar y caro si tienes que comprarlo.
El tubo fluorescente-si esto sigue siendo bueno, puede hacer cosas como reemplazar el Balastro con un inversor de DC y tiene una batería de CFL.
