Dejar de lado el libro amplificadores estéreo - DIY (1 / 7 paso)

Paso 1: Diagrama esquemático del circuito

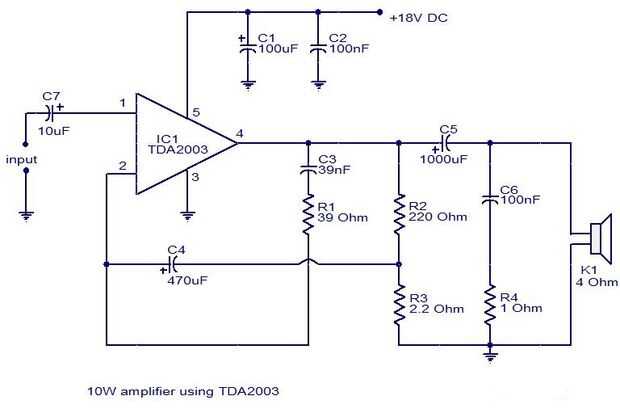

Aquí es el tda 2003 diagrama esquemático hace dos de este circuito para canal estéreo o dual.

lista de partes:

  • 2 pzas. Amplificador de circuito integrado de TDA2003
  • 1 pc. 10 control de volumen estéreo k ohmios
  • 1 pc. perilla de plástico para el control de volumen
  • 1 pc. pcb perforado
  • 1 pc. carcasa de plástico adecuado
  • 1 pc. aletas del disipador de calor de aluminio
  • 1 pc. conector rca doble
  • 1 pc. mini jack estéreo
  • 1 pc. terminales de altavoz dual
  • 1 pc. toma de CC (adaptador de entrada) de la corona
  • 1 metro de soldadura plomo 0.8 mm 60/40
  • 4 PC. 1/4 soportes plásticos o cinta de doble montaje
  • 2 pzas. condensadores de cerámica 39 nf
  • 4 PC. condensadores cerámicos de 100 nf
  • 2 pzas. condensadores electrolíticos de 10uF 25v
  • 2 pzas. condensadores electrolíticos de 100uF 25V
  • 2 pzas. condensadores electrolíticos de 470UF 25V
  • 2 pzas. condensadores electrolítico de 1000uF 25V
  • 2 pzas. resistencias de 39 ohms 1/2 watt
  • 2 pzas. resistencias de 2,2 ohmios 1/2 watt
  • 2 pzas. resistencias de 220 ohmios 1/2 watt
  • 2 pzas. resistencias de 1 ohm 1/2 watt
