Decoraciones de la puerta interior del corte del laser (1 / 3 paso)

Paso 1: Primer paso: la imagen base

Vamos a comenzar con la búsqueda de alguna imagen.

Supuesto, si usted tiene habilidades de dibujos, usted puede fácilmente saltarla. De lo contrario, ¡ estad atentos!

Hasta ahora, siempre he estado satisfecho con los ajustes: Google Buscar -> Introduzca palabra clave relacionada con tu búsqueda (como "mariposa" en mi caso) -> Imágenes -> seleccionar (en la parte inferior de la columna de la izquierda) línea de dibujo (enlace directo)

Preste atención: lo que estamos buscando para (ahora) son no sólo imágenes de aspecto agradables, sino también imágenes que cortará así:

  • líneas claras
  • blanco y negro (o muy alto contraste)

Si no lo coges, solo descargar una imagen al azar, imprimir en un papel con una impresora, entonces cada línea con una tijera de corte. Vas a entender más fácilmente, supongo...

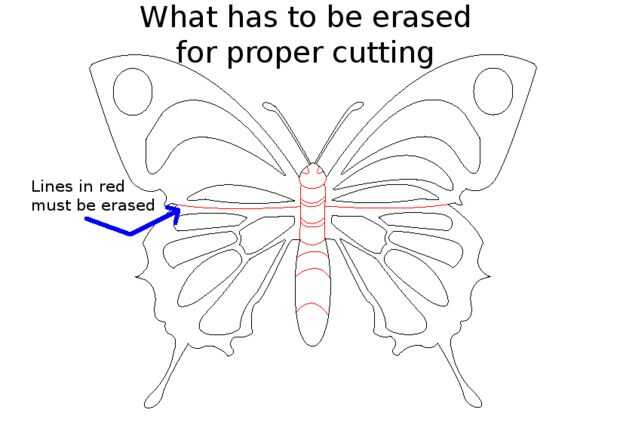

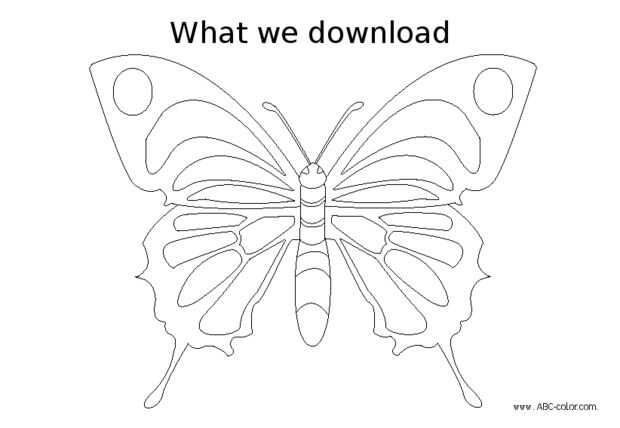

Una vez que la imagen de la derecha (mina aquí), quizás tendrás que limpia si no es 100% utilizable como es. Echa un vistazo a la segunda imagen y verás lo que está mal: algunas líneas hacen imposible cortarlo correctamente (es decir: sin algunas partes cayendo a pedazos o por el contrario: colgando mientras se suponía caer aparte). La tercera imagen muestra exactamente las líneas que deben ser borrados.

Estos son los pasos para convertir la imagen raw en una imagen adecuada, lista para rastreo:

  1. Abra el archivo en un editor de imágenes, como Gimp o MS Paint o Adobe Photoshop.
  2. Toma la herramienta Borrador o lápiz, para que usted retire las líneas innecesarias.

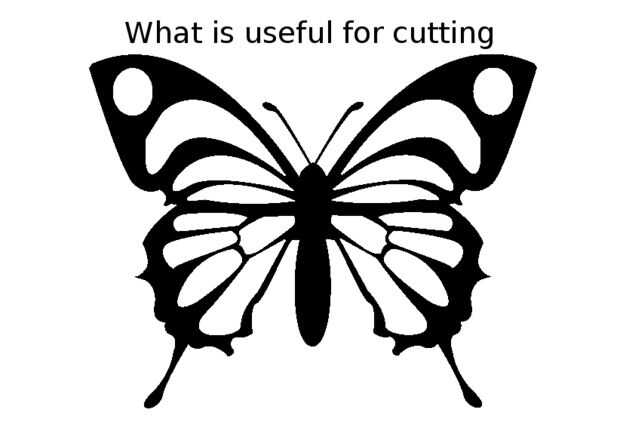

  3. Luego también puede rellenar el cuerpo principal de la pieza a cortar, así trazo es más fácil (primera foto).
  4. Luego guardar el archivo, está listo para remontar.

Aquí vemos cómo trazar la imagen de mapa de bits y un vector de uno:

  1. Abra su archivo en un editor de gráficos vectoriales, Inkscape está muy bien para eso!
  2. En Inkscape, seleccione el dibujo, luego ruta -> trazar mapa de bits.
  3. Como el dibujo que hemos elegido aquí es todo blanco y negro, es la forma más fácil para localizarlo.
  4. Funciona la configuración por defecto: modo -> corte de brillo -> umbral: 0.450
  5. Haga clic en aceptar y cierre la ventana Trazar mapa de bits .
  6. Puede borrar la imagen de mapa de bits original (en el fondo, en el objeto recién creado vector)
  7. Ahora guarda tu documento con el formato SVG para el siguiente paso
