Decodificador de infrarrojos con LinkIT uno (4 / 5 paso)

Paso 4: Coger una señal IR

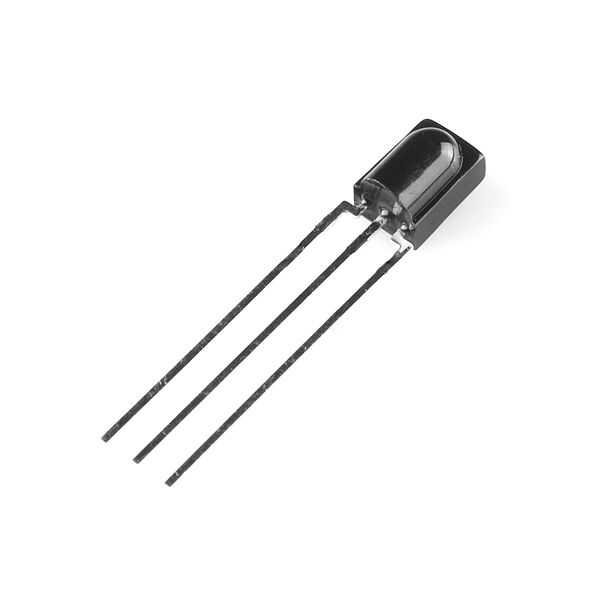

Así que con el fin de imitar todos sus controles remotos diferentes que tienes, tendrá que primero averiguar exactamente qué código está emitiendo. Por esta razón hemos conectado nuestro receptor de IR. Asegúrese de que su circuito está configurado exactamente de la misma manera que el diagrama está en el paso anterior. Esto es importante porque la biblioteca IR LinkIT sólo funciona en D2. Intentar captar la señal en cualquier otro pin no funcionan, así que asegúrese de tener cuidado allí!

También, tenga en cuenta que quizás tenga que eliminar la biblioteca de RobotIRRemote si su consola de errores es la impresión hacia fuera que usted está usando ambos. Simplemente vaya a la carpeta de arduino, busque la carpeta de bibliotecas y a continuación, elimine la carpeta RobotIRRemote.

Implementar el código adjuntado y abrir al monitor serie. Apunte el mando a distancia en el receptor IR y haga clic en los botones que desea mapa (figura el código). Suerte, verás algo similar a esto en el monitor serial:

 *********GET DATA FROM IR REMOTE***************************len = 9 start_h = 8810 start_l = 4420 short = 587 long = 1761 data_len = 4 32 223 16 239 *************************************************************

Tome mucha atención a la siguiente línea de código

 32 223 16 239

Eso es lo que somos después de: el código. Este código nos permitirá controlar el dispositivo de IR que estamos trabajando con el. Asegúrese de escribir el código. Incluso podría ser inteligente como para escribirlo en formato Hexadecimal. Usted puede encontrar un convertidor para eso en línea.
