De una caja de madera a una consola Retro (5 / 7 paso)

Paso 5: Lo que está en la caja?!

1. La caja es una caja de madera simple de una tienda de hobby. La madera es muy suave, que es un pro y un contra. En la mayoría de los casos puede utilizar cinta de enmascarar al perforar los agujeros y corte, para evitar que se astille la madera.
2. Primero perforé dos agujeros en el frente de la caja. Ninguno de mis bits o espadas eran del tamaño correcto, así que lo hice un poco de lijado Dremel a la perfección. Uno para el interruptor momentáneo y otro para el soporte de LED. Encontré la caja para ser un poco amplia, por lo que las tuercas de soporte que normalmente les habría, eran casi sin valor. Para combatir esto que acabo de hacer que los agujeros estaban muy apretados... El roscado para el interruptor y el titular de que ambos salió bien en la madera suave. Adafruit tiene algún interruptor + LED cool en un combos, que puede usar – fueron vendidos hacia fuera en rojo cuando yo estaba construyendo mi proyecto – me habría ahorrado el tiempo de todos los cables de LED y codificación – y creo incluso tiene un resistencia que habría sido agradable.

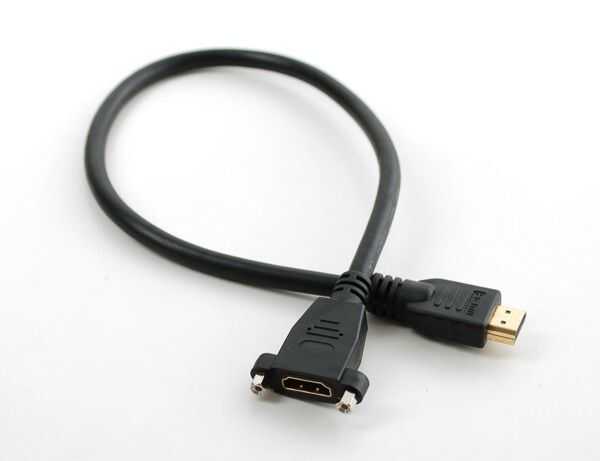

3. Siguiente trató de cortar los agujeros para los montajes del Panel. Esto resultó casi imposible por varias razones. La primera y principal es que me chupen con una dremel, la otra es que el ancho de las paredes de la caja fueron demasiado amplios para establecer una conexión entre el cable y el puerto montado. Mis fracasos me corte un panel gigante volvió.
4. He intentado hacer el panel apariencia retro y cool, pero sobre todo es sólo funcional y un poco feo. Yo puedo tocarlo con pintura más adelante.
5. Inicialmente compré algo 'estantería' de madera, un conjunto muy fino de madera, tal vez encuentre en el fondo de un cajón de cocina. Terminé no usando esto, pero lo uso para planificar lo que uso - y habría funcionó a la perfección.

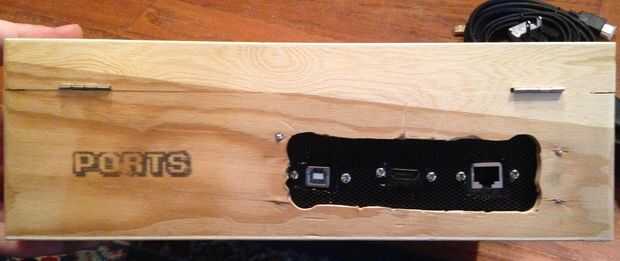

6. Cavado a través de mi kit de juguetes de desajuste, y tomé un viejo PC unidad tapa de una caja estándar de la PC - que tenía puesta alrededor y fue a la ciudad con la sierra Dremel en él. En general, esta sección de montaje de panel hueco fue de lejos la parte más difícil de todo el proyecto y violó múltiples protocolos de seguridad estándar para lograr que se haga. Otra vez, me chupo con una Dremel. Para ayudarme, hice algo que usted probablemente no debería hacer, pero de todos modos hice porque soy un rebelde. Fui por delante y atornillar los soportes de panel a la cubierta. La cubierta fue ver a través y la usé para guiar mis cortes. Esto dio lugar a algunas carcasa ligeramente cortar goma de los montajes del panel, pero no hay partes dañadas. Toqué mis más horribles cortes con alguna pintura negra.
7. Tomé la cubierta y había perforado los agujeros, luego mano atornilla los tornillos en el caso (otra vez madera blanda). Para estar a nivel, así que lo hice desde el interior, un poquito de tornillo terminó fuera, que solo quería aserrado con la Dremel. Esto realmente no es bonito, pero terminó mejor de lo que pensé que podría. Si no había agotado tiempo, habría pintado negro sobre esta sección, en especie de un patrón starburst.

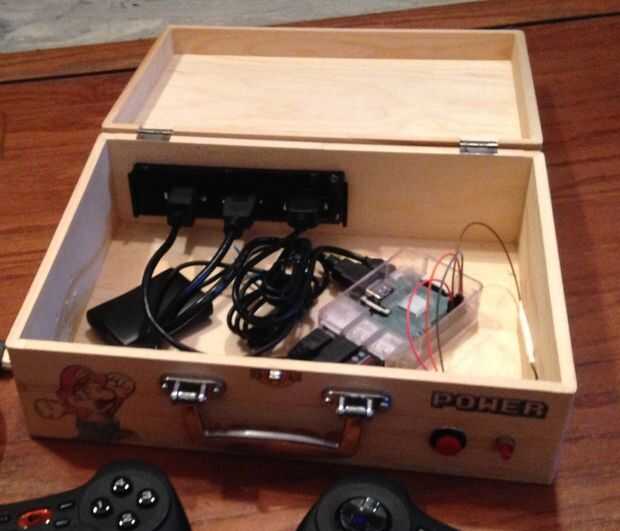

8. Con los montajes de Panel montado y el interruptor de energía del LED hecho, era hora de montar el Pi. Originalmente quería utilizar algunos separadores y que el pi sea desnudo, pero que resultó ligeramente desafiante y estaba quedando sin tiempo. Como la suerte lo tendría, el caso con que mi Pi vino tenía dos agujeros para los tornillos en el panel inferior. Opté por simplemente perforar la caja de plástico a la parte inferior y Dremel de cualquier sobresale tornillo de la parte inferior. A pesar de allí ser un montón de espacio libre, puse un pequeño trozo de cinta aislante sobre los tornillos. Aseguró que todo montado por lo que todavía podía llegar a la tarjeta de mSD en caso de emergencia y los cables eran básicamente autoguiados.
9. Con todo lo hecho, cubrí cualquier parte agujeros/eléctrica con cinta de enmascarar. En retrospectiva esto debe se han realizado antes de la montaje en panel, etc., pero estaba seguro de que todo funcionaría hasta ahora.
10. También perforé algunos agujeros de aire en el lado, esto permite el flujo de aire un poco más y probablemente más importante aún, un minúsculo pedacito de menos resistencia para señal de mi controlador inalámbrico. El Pi se corre fresco por lo que no veo una razón para hacer esto más allá de la elección personal.
