De un reposapiés Ikea para impresora 3D (Poang)! (4 / 12 paso)

Paso 4: Construir el eje Y

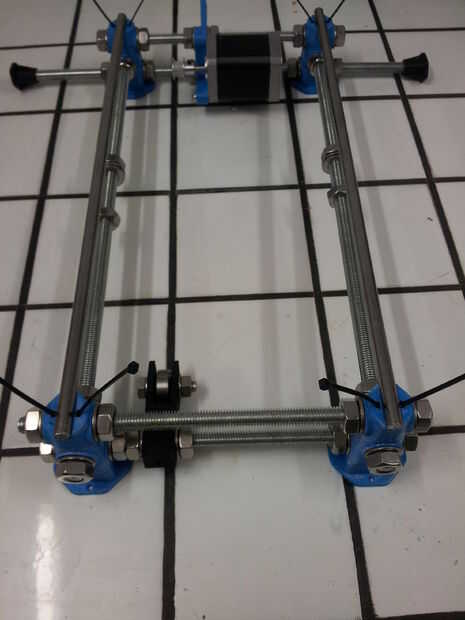

El portador Y el montaje es muy similar a todas las impresoras de Prusa, todas las barras son M10 mm de tamaño;

pero, tenemos la barra tratada (posterior inferior) que es más larga: 370 mm bloqueado al marco con montaje en bastidor dos.

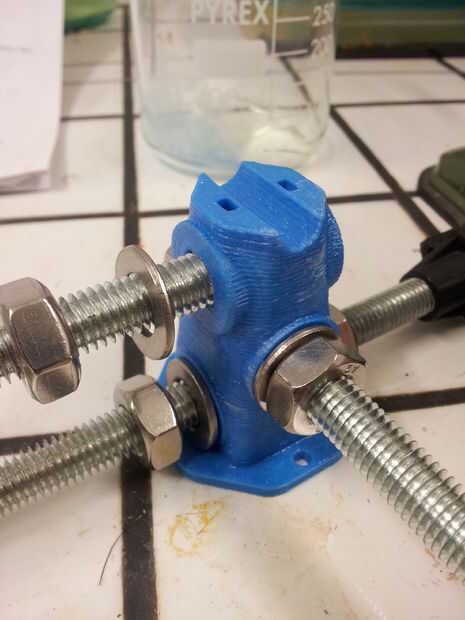

También tenemos 3 tipo de soporte Y piezas impresas, comience con el medio (uno más pequeño) y montarlo en el centro de las varillas de 2 x 395 mm tratada. Esto porque la parte delantera es apoyada directamente desde su mesa; las partes al centro y en la parte posterior son compatibles el plan base de la impresora en su lugar.

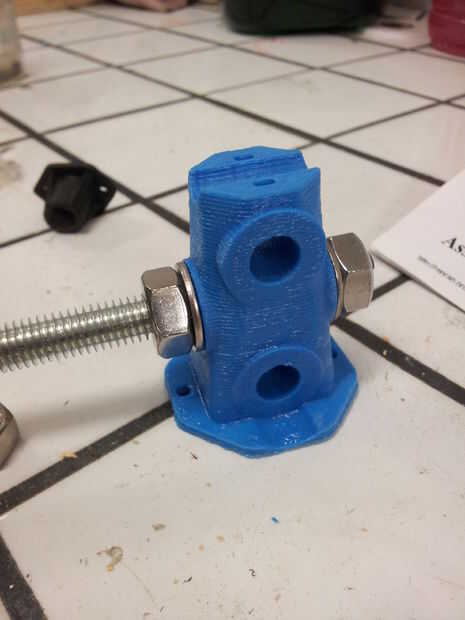

Por favor verifique que este es el soporte Y correcta antes de continuar: el más alto es la parte delantera , el inferior es para el medio (el único en blanco en las fotos) y el intermedio es para el lado de atrás del carro Y.

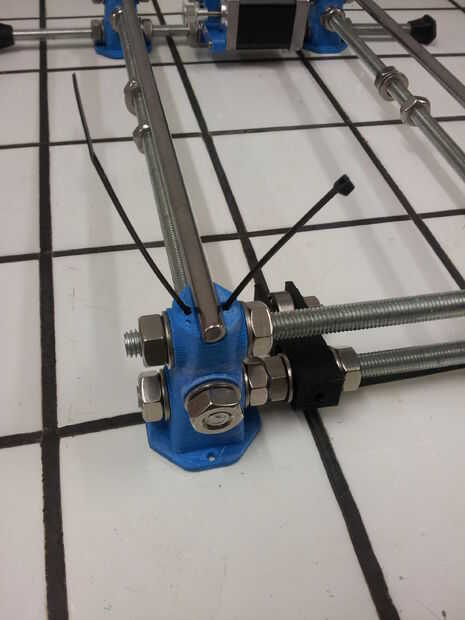

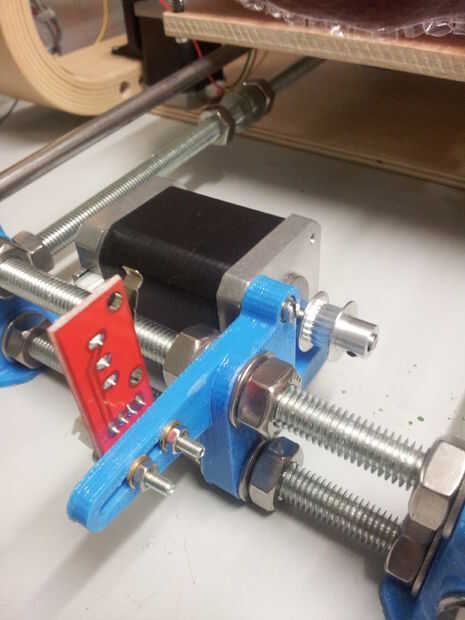

En la parte trasera superior 210 mm tratados puede insertar el soporte Motor de X con el tope Y la barra y en la delantera 210 mm varilla puede insertar la rueda loca Y y bloque con arandelas y tuercas de 10 mm.

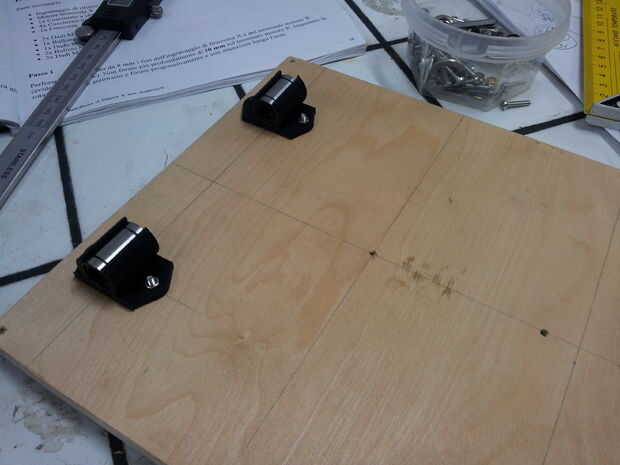

Ahora tienes el carro Y bastante completado: en el plano de madera de 220 x 220 puede medir la distancia correcta de barras de smothed Y transporte 370 m m (en la parte superior) y montar aquí el LM8UU de rodamiento lineal (x 3) en sus soportes impresos (x 3).

También necesita hacer cuatro orificios en la esquina de la placa de madera de 220 x 220 para los tornillos de la cama caliente, la distancia entre los orificios es de 209 x 209 mm (diámetro de los orificios son de 3 mm). Puede descargar un archivo .pdf para la referencia de agujeros abajo.
